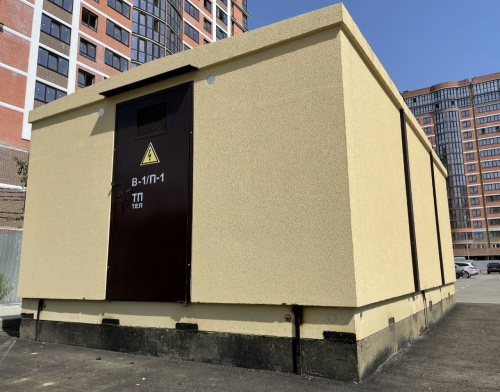

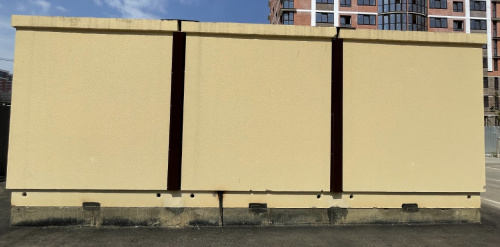

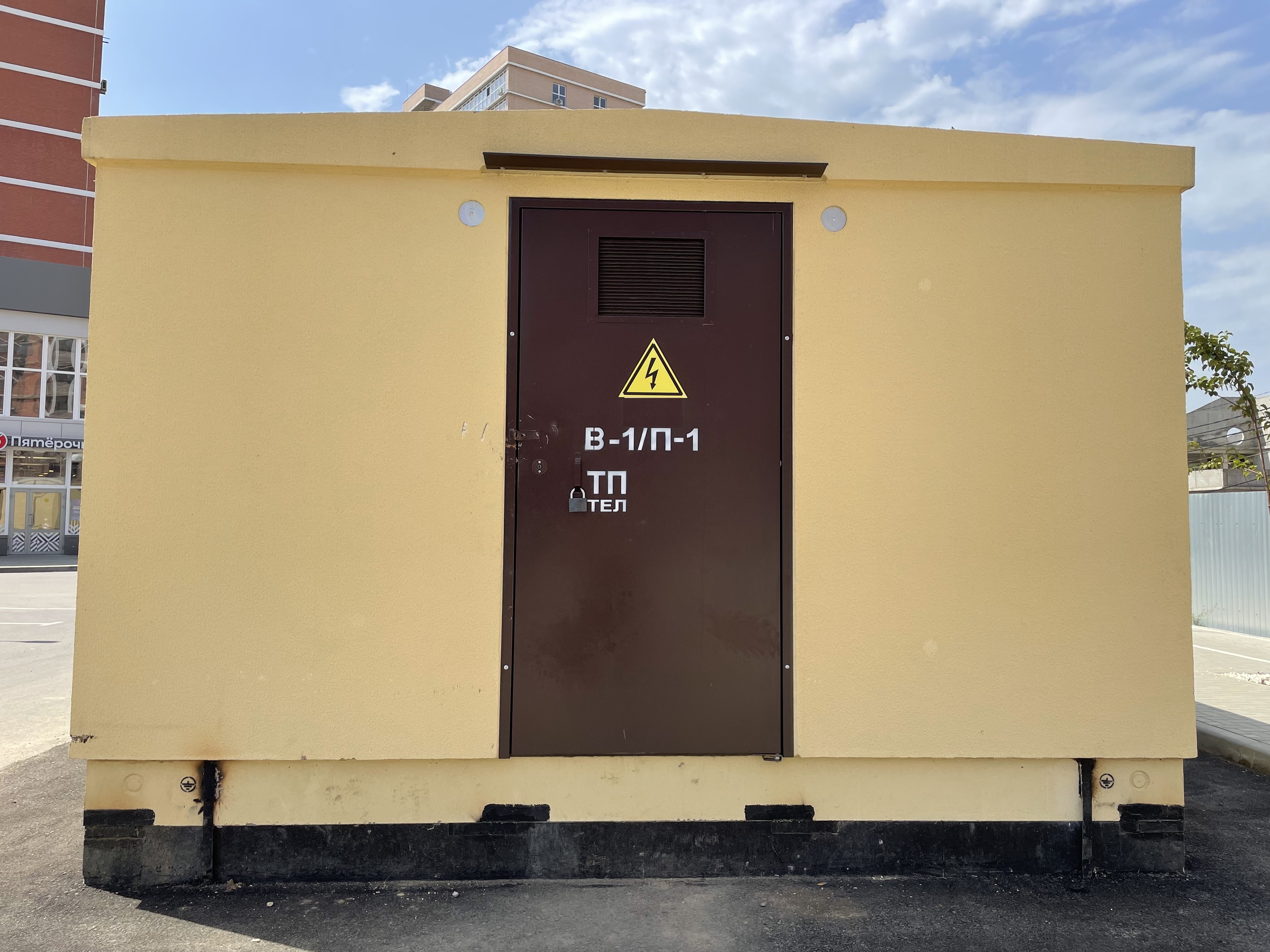

Блочный распределительный пункт (БРП), представляет собой отдельностоящее здание, состоящее из железобетонных модулей с установленным внутри электрооборудованием. Модули имеют несколько типоразмеров, количество и габаритный размер применимых модулей зависит от требуемого оборудования. Все распределительные пункты в железобетонном блоке состоят из двух отдельных частей: объемного колпака с установленным в нем оборудования; объемного приямка.
Особенностью БРП является расположенное в нем оборудование одного класса напряжения, чаще всего в данной бетонной конструкции располагается оборудование среднего напряжения 35; 10; 6кВ. Также существуют малогабаритные блоки БРП для установки в них оборудования 0,4кВ.
Область применения
- Крупные объекты городской инфраструктуры
- Промышленные предприятия
- Жилые застройки
- Обслуживание автомобильных магистралей
Преимущества
- Высокое качество бетонной оболочки
- Устойчивость к механическим повреждениям
- Возможность выделенного исполнения абонентской части
- Высокая степень заводской готовности
- Архитектурное разнообразие проектов, с возможностью применения различной внешней отделки
Основные технические характеристики
| Характеристики | Возможные значения |
| Номинальное напряжение, кВ | от 0,4 до 35 |
|
Частота переменного тока главных и вспомогательных цепей, Гц |
50 |
| Климатическое исполнение по ГОСТ15150 | У1 |
| Взаимное расположение РУ |
однорядное двурядное |
| Наличие коридора обслуживания | с коридором |
| Выполнение ввода/вывода |
кабельный воздушный |
Состав изделия
| БРП 6(10)кВ |
КСО-292 У3 КСО-396 У3 |
| БРП 0,4кВ |
ЩО-70 У3 ЩНН-0,4кВ У3 |
| Инженерные сети и коммуникации |
- рабочее и аварийное освещение - розеточная сеть - отопление - кондиционирование - автоматическое пожаротушение - охранно-пожарная сигнализация |
Структура условного обозначения
БРП-Х1Х2-Х3 У1
| БРП | Блочный распределительный пункт |
| Х1 | Исполнение ввода (В-воздух; К-кабель) |
| Х2 | Исполнение вывода (В-воздух; К-кабель) |
| Х3 | Номинальное напряжение, кВ |
| У1 | Климатическое исполнение и категория размещения по ГОСТ15150 |
Для покупки электрооборудования необходимо запросить технико-коммерческого предложения, это Вы можете сделать несколькими способами:
- отправить заявку (проект, схему, заполненный опросный лист или коммерческое предложения наших конкурентов) по электронной почте;
- позвонить по телефону горячей линии;
- заказать обратный звонок;
- воспользоваться онлайн конфигуратором на нашем сайте (только для трансформаторных подстанций).
Оплата товара осуществляется по безналичному расчету. Размер аванса и условия оплаты обсуждаются индивидуально.
Доставка осуществляется автомобильным транспортом во все регионы России силами покупателя или поставщика
