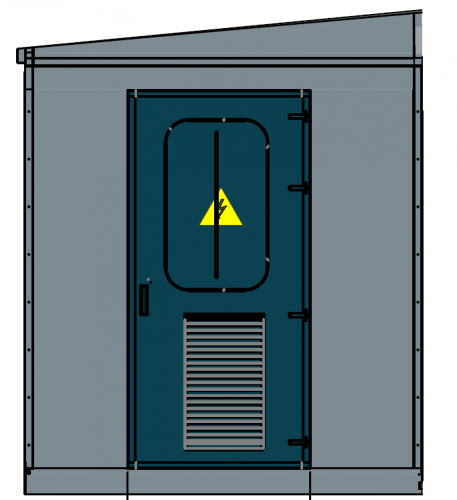

Распределительный пункт, утепленный в корпусе из «сэндвич-панелей» РПу, представляет собой модульное здание, состоящее из сэндвич-панелей. На объект данный вид подстанций поставляется в виде - отдельных блоков-модулей максимальной заводской готовности.
Размер модуля зависит от размещенного в нем оборудования, может состоять из двух, трех и более блоков. Габариты одного модуля и его масса выполняются в соответствии с существующими ограничениями при транспортировке автомобильным транспортом.
РПу состоит из нескольких блочно-модульных зданий, после установки которых образуется единая конструкция, внутри которой смонтировано все необходимое оборудование.
Особенностью РПу является расположенное в нем оборудование одного класса напряжения, чаще всего это оборудование среднего напряжения 35; 10; 6кВ, но возможно и разработка РПу для оборудования низкого напряжения 0,4кВ.
Область применения
- Крупные объекты городской инфраструктуры
- Промышленные предприятия
- Жилые застройки
- Обслуживание автомобильных магистралей
Преимущество
- Неограниченное количество компоновочных решений
- Полная заводская готовность
- Установка и подключение без внутреннего монтажа
- Привлекательный архитектурный облик
Основные технические характеристики
| Характеристики | Возможные значения |
| Номинальное напряжение, кВ | от 0,4 до 35 |
|
Частота переменного тока главных и вспомогательных цепей, Гц |
50 |
| Климатическое исполнение по ГОСТ15150 | У1 |
| Взаимное расположение РУ |
однорядное двурядное |
| Наличие коридора обслуживания | с коридором |
| Выполнение ввода/вывода |
кабель воздух |
Состав изделия
|
РПу 6(10)кВ |
КСО-396 У3 КСО-292 У3 Элегазовые моноблоки (КРУЭ) |
| РПу 0,4кВ |
ЩО-70 У3 ЩНН-0,4кВ |
| Инженерные сети и коммуникации |
рабочее и аварийное освещение розеточная сеть охранно-пожарная сигнализация отопление кондиционирование |
Структура условного обозначения
РПу-Х1Х2-Х3 У1
| РПу | Распределительный пункт, утепленный в корпусе из сэндвич-панелей |
| Х1 | Исполнение ввода (В-воздух; К-кабель) |
| Х2 | Исполнение вывода (В-воздух; К-кабель) |
| Х3 | Номинальное напряжение, кВ |
| У1 | Климатическое исполнение и категория размещения по ГОСТ15150 |
Для покупки электрооборудования необходимо запросить технико-коммерческого предложения, это Вы можете сделать несколькими способами:
- отправить заявку (проект, схему, заполненный опросный лист или коммерческое предложения наших конкурентов) по электронной почте;
- позвонить по телефону горячей линии;
- заказать обратный звонок;
- воспользоваться онлайн конфигуратором на нашем сайте (только для трансформаторных подстанций).
Оплата товара осуществляется по безналичному расчету. Размер аванса и условия оплаты обсуждаются индивидуально.
Доставка осуществляется автомобильным транспортом во все регионы России силами покупателя или поставщика
