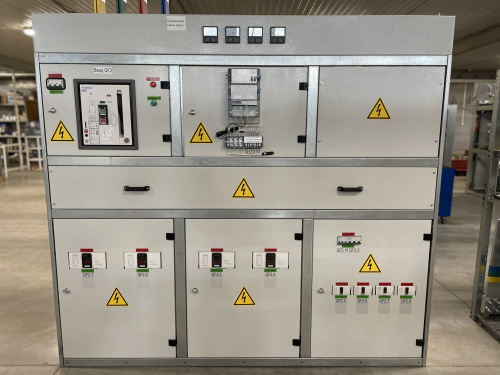

Щит низкого напряжения типа ЩНН-0,4кВ У3 предназначен для комплектования трансформаторных подстанций и распределительных пунктов напряжением 380/220 В переменного тока частотой 50 Гц с глухозаземленной нейтралью, служащих для приема, распределения электрической энергии, а также для защиты кабельных линий от перегрузок и токов короткого замыкания отходящих линий.

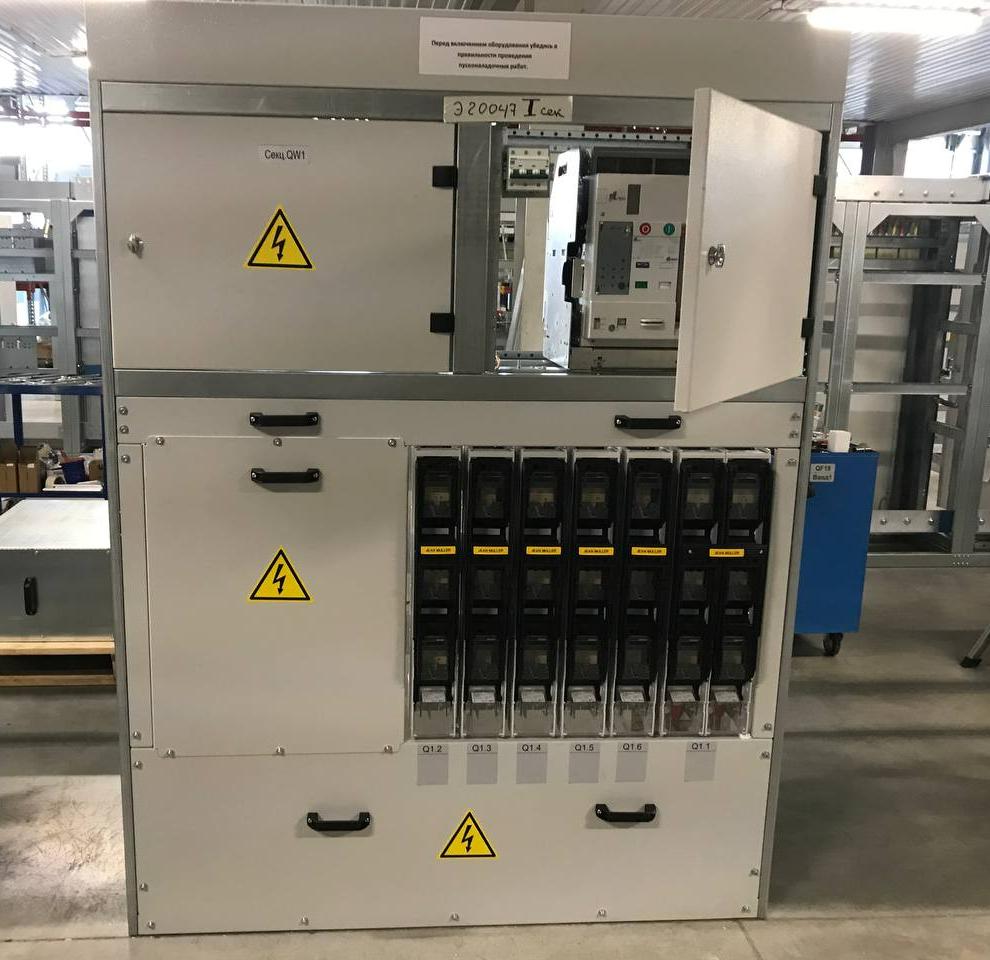

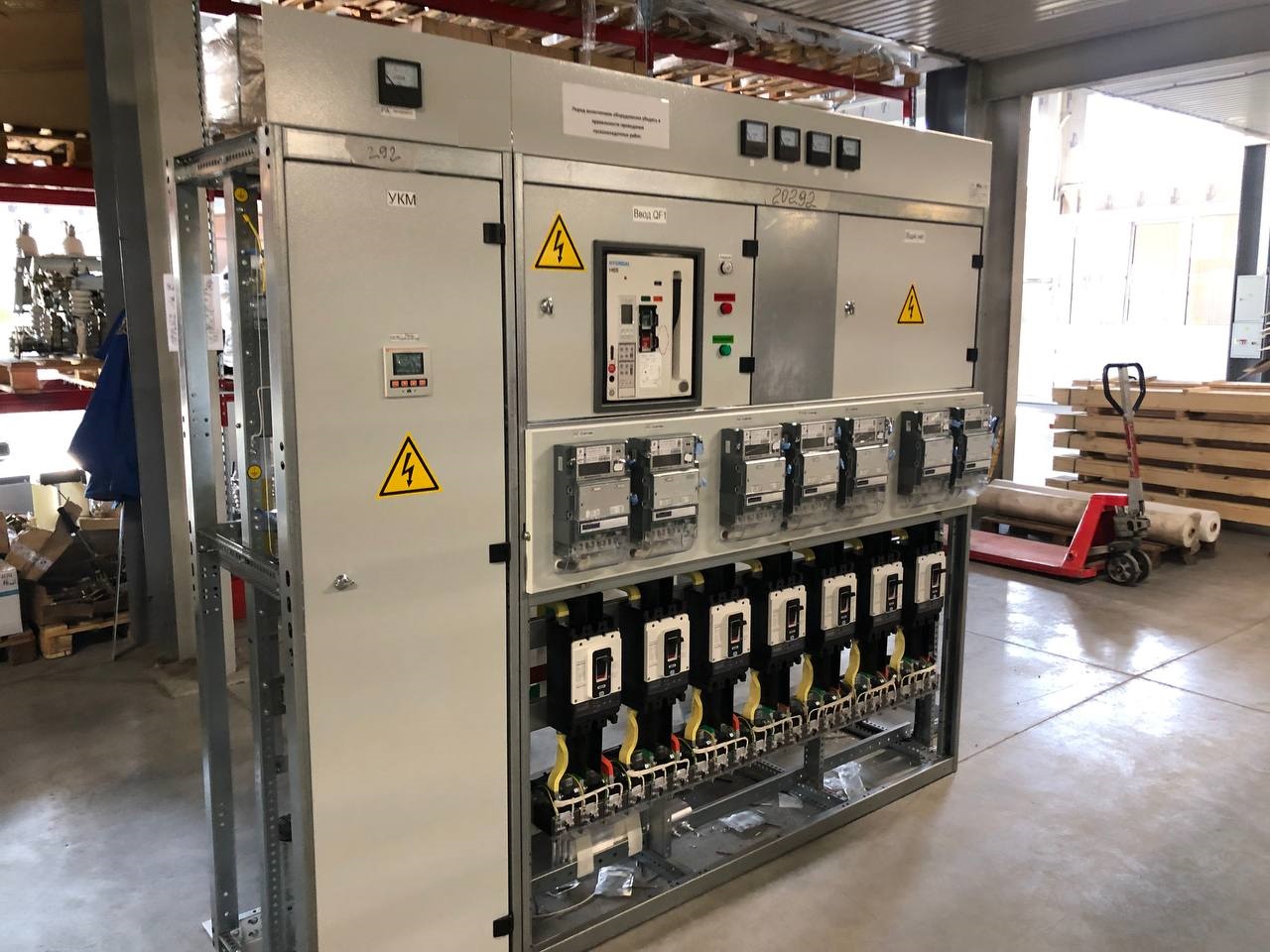

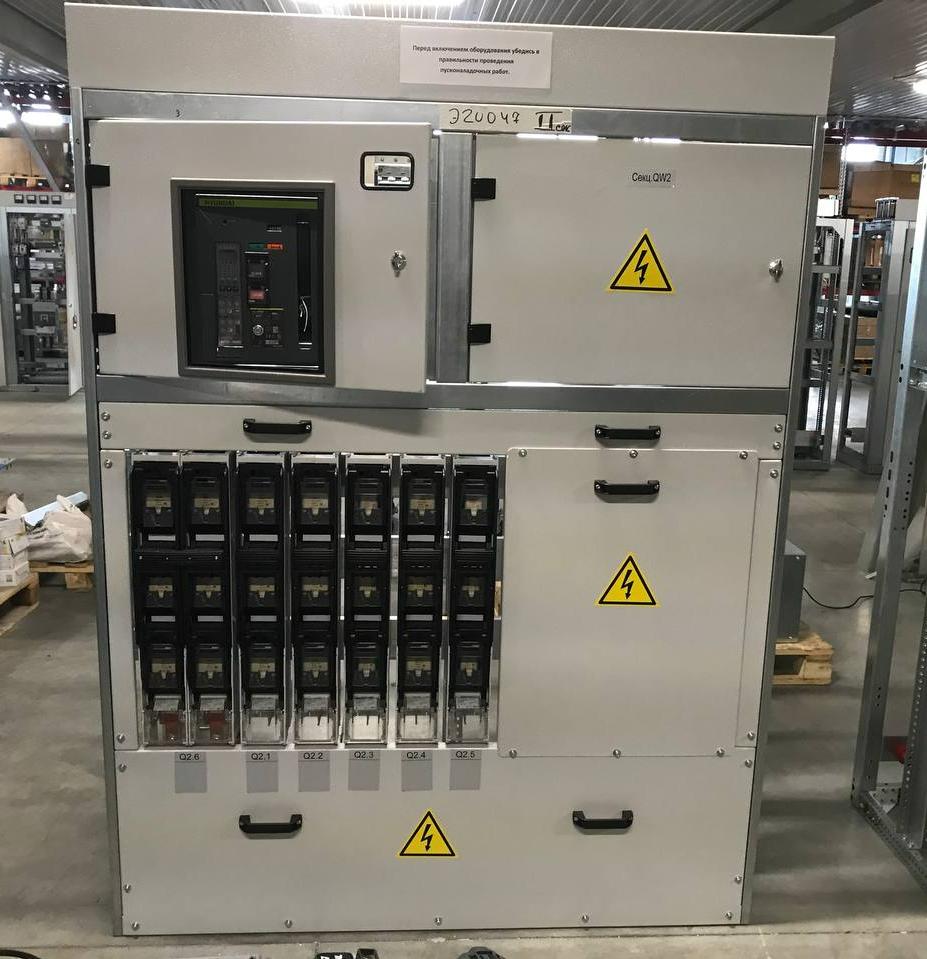

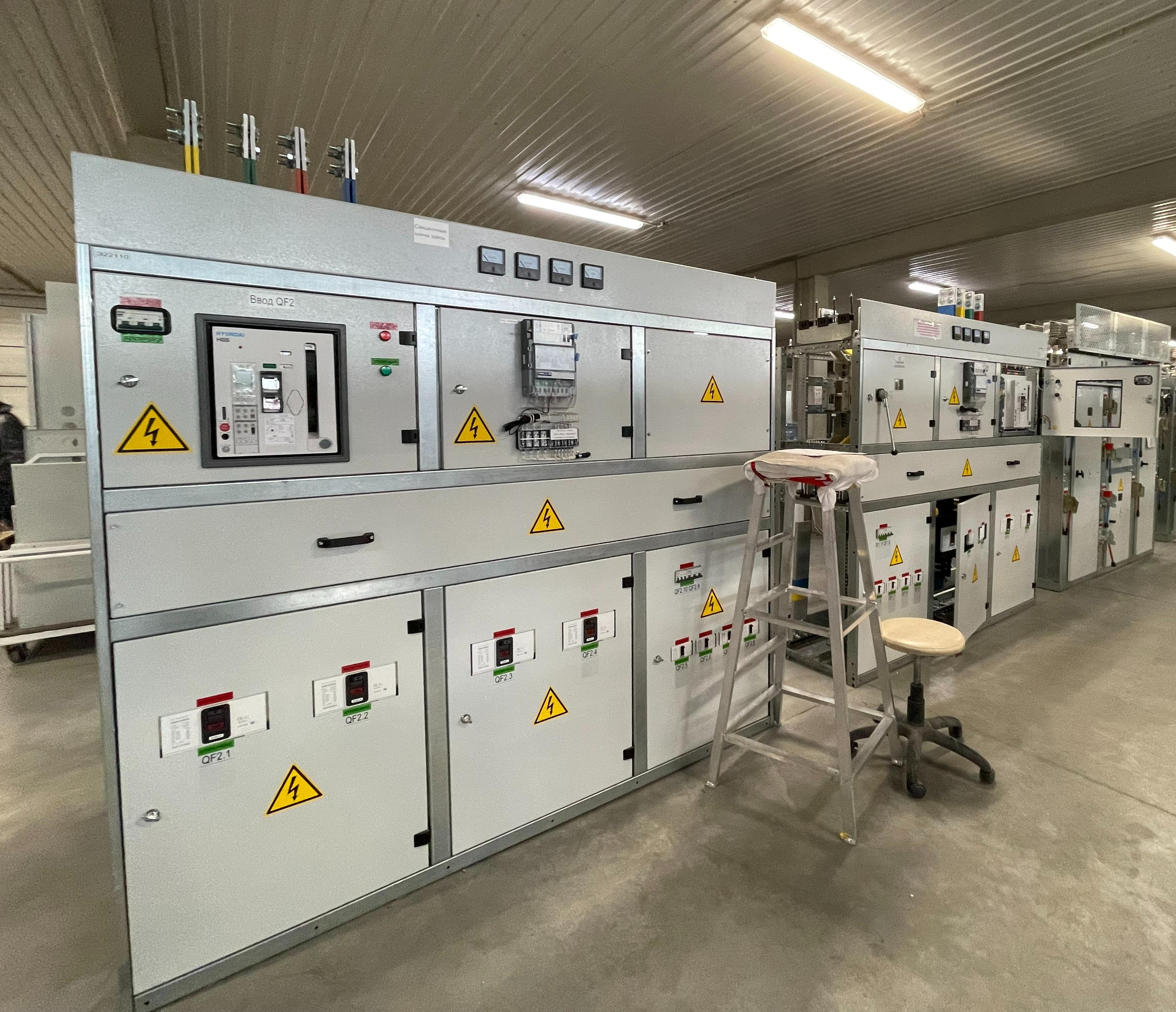

ЩНН-0,4кВ У3 представляет собой сборную металлическую конструкцию, которая разделена на два яруса: верхний и нижний. Конструкция ЩНН-0,4кВ У3 обеспечивает их одностороннее обслуживание.
Детали панелей ЩНН-0,4кВ У3 (двери, лицевые панели, отсек вспомогательных цепей и торцевые панели) изготавливаются из стали с защитным покрытием методом полимерной порошковой окраски.

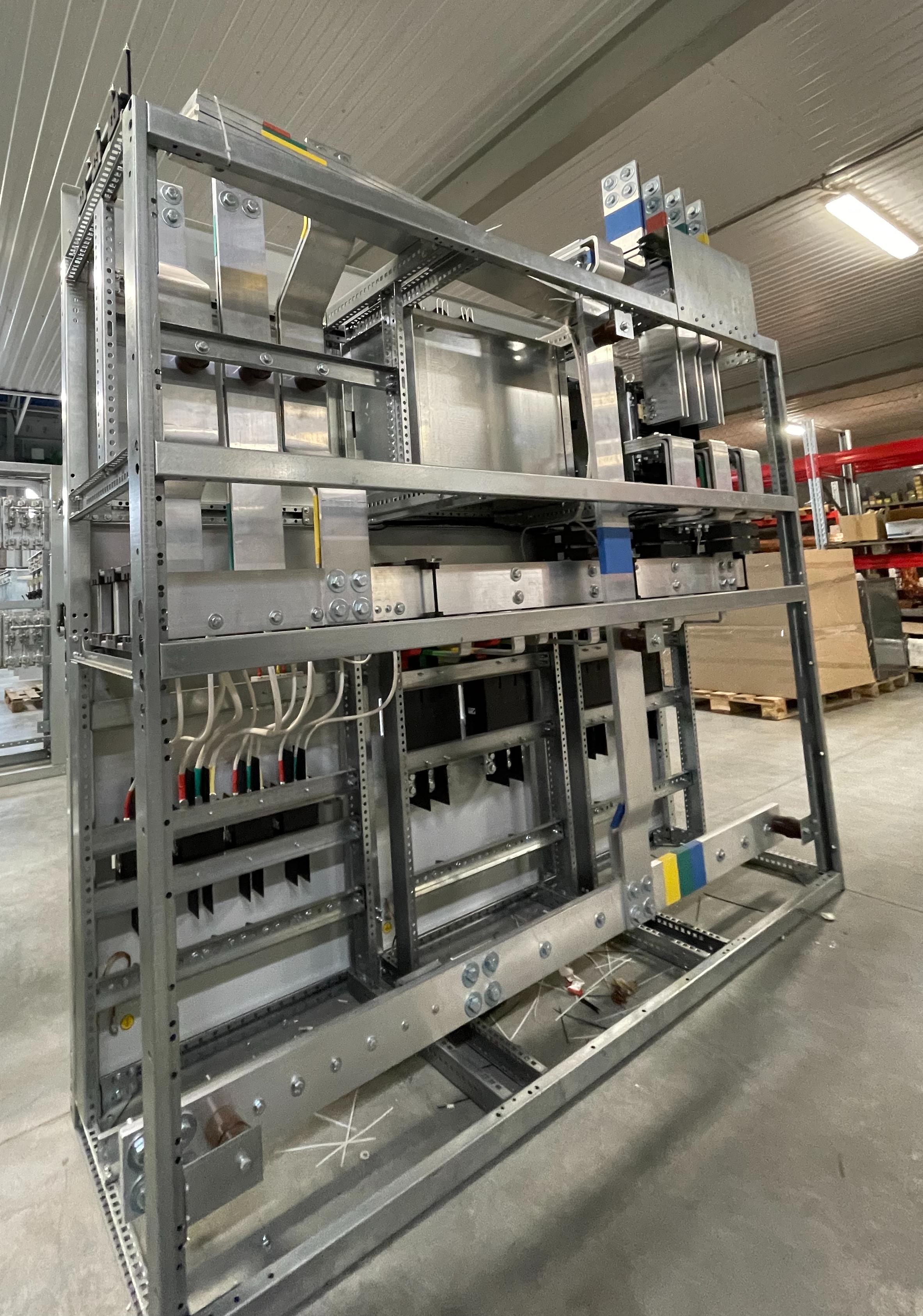

Детали каркаса и внутренние панели изготавливаются из оцинкованной стали.
Область применения
- Крупные объекты городской инфраструктуры
- Промышленные предприятия
- Жилые застройки
Преимущества
- Легкость и удобство монтажа
- Минимальные габариты
- Высокая ремонтопригодность
- Высокая скорость монтажа и ввода в эксплуатацию
| Характеристики | Возможные значения |
| Номинальное напряжение, кВ | 0,4 |
| Номинальный ток сборных шин, А | не более 4000 |
|
Частота переменного тока главных и вспомогательных цепей, Гц |
50 |
|
Климатическое исполнение и категория размещения по ГОСТ15150 |
У3 |
| Вид управления |
ручное дистанционное |
| Материал сборных шин |
алюминий медь |
| Наличие выдвижных элементов |
да нет |
| Вид присоединения |
кабельное шинное |
| Количество отходящих фидеров, шт. | не более 20 |
| Организация учета | да, согласно ТЗ |
Структура условного обозначения
ЩНН-ХХХХ1-ХХ2-0,4 У3
| ЩНН | Щит низкого напряжения |
| ХХХХ1 | Номинальный ток сборных шин, А |
| ХХ2 | Количество отходящих фидеров, шт. |
| 0,4 | Номинальное напряжение, кВ |
| У3 | Климатическое исполнение и категория размещения по ГОСТ15150 |
Для покупки электрооборудования необходимо запросить технико-коммерческого предложения, это Вы можете сделать несколькими способами:
- отправить заявку (проект, схему, заполненный опросный лист или коммерческое предложения наших конкурентов) по электронной почте;
- позвонить по телефону горячей линии;
- заказать обратный звонок;
- воспользоваться онлайн конфигуратором на нашем сайте (только для трансформаторных подстанций).
Оплата товара осуществляется по безналичному расчету. Размер аванса и условия оплаты обсуждаются индивидуально.
Доставка осуществляется автомобильным транспортом во все регионы России силами покупателя или поставщика
