Панель распределительного щита одностороннего обслуживания (ЩО-70 У3) предназначена для комплектования трансформаторных подстанций и распределительных пунктов напряжением 380/220 В переменного тока частотой 50 Гц с глухозаземленной нейтралью, служащих для приема, распределения электрической энергии, а также для защиты кабельных линий от перегрузок и токов короткого замыкания отходящих линий.

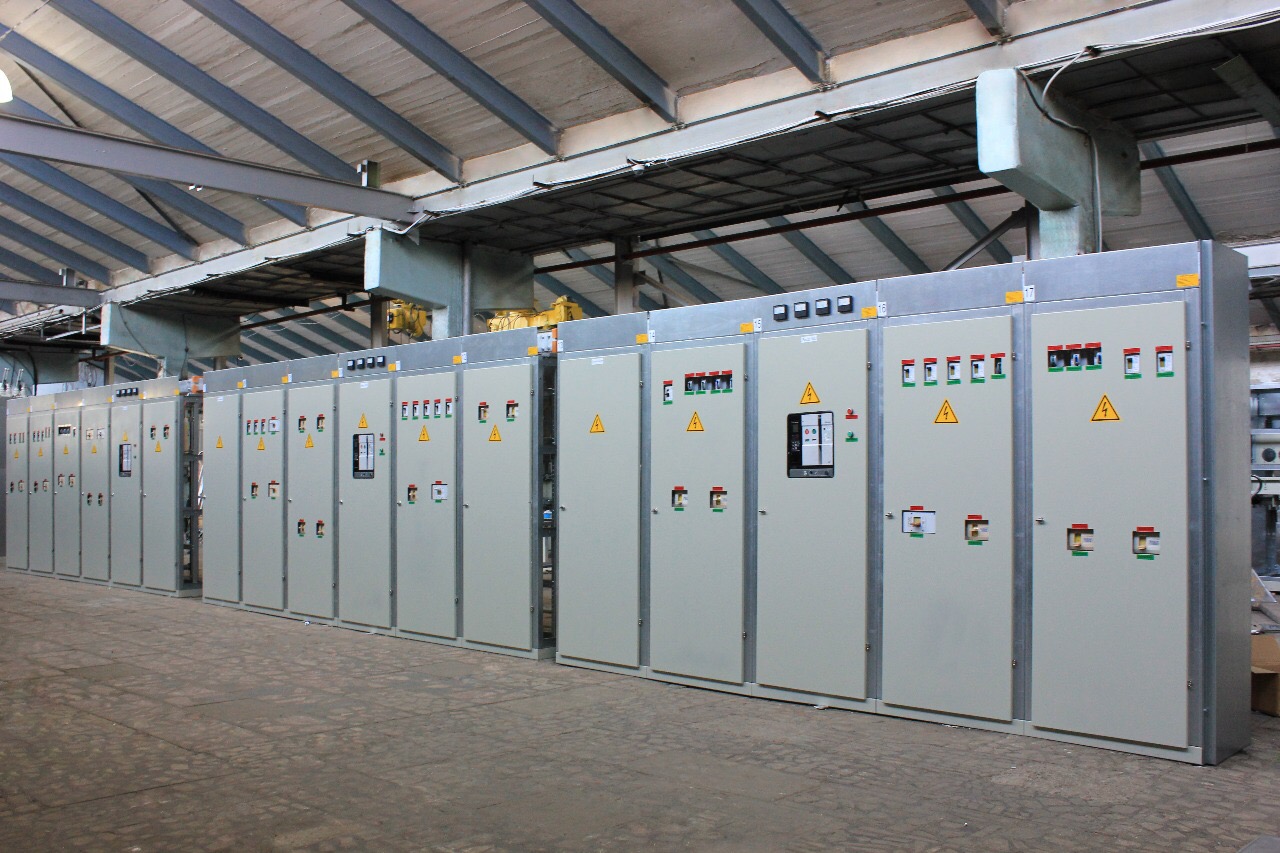

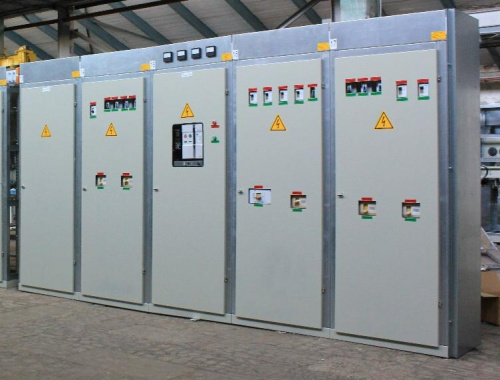

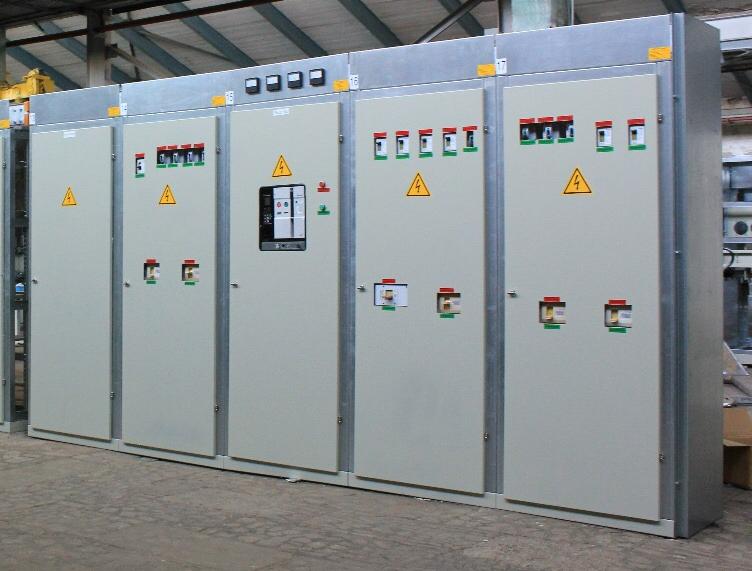

ЩО-70 У3 представляет собой сборную металлическую конструкцию одностороннего обслуживания.
Двери и лицевые панели изготавливаются из металла с защитным покрытием методом полимерной порошковой окраски.
Детали каркаса и внутренние панели изготавливаются из оцинкованной стали.

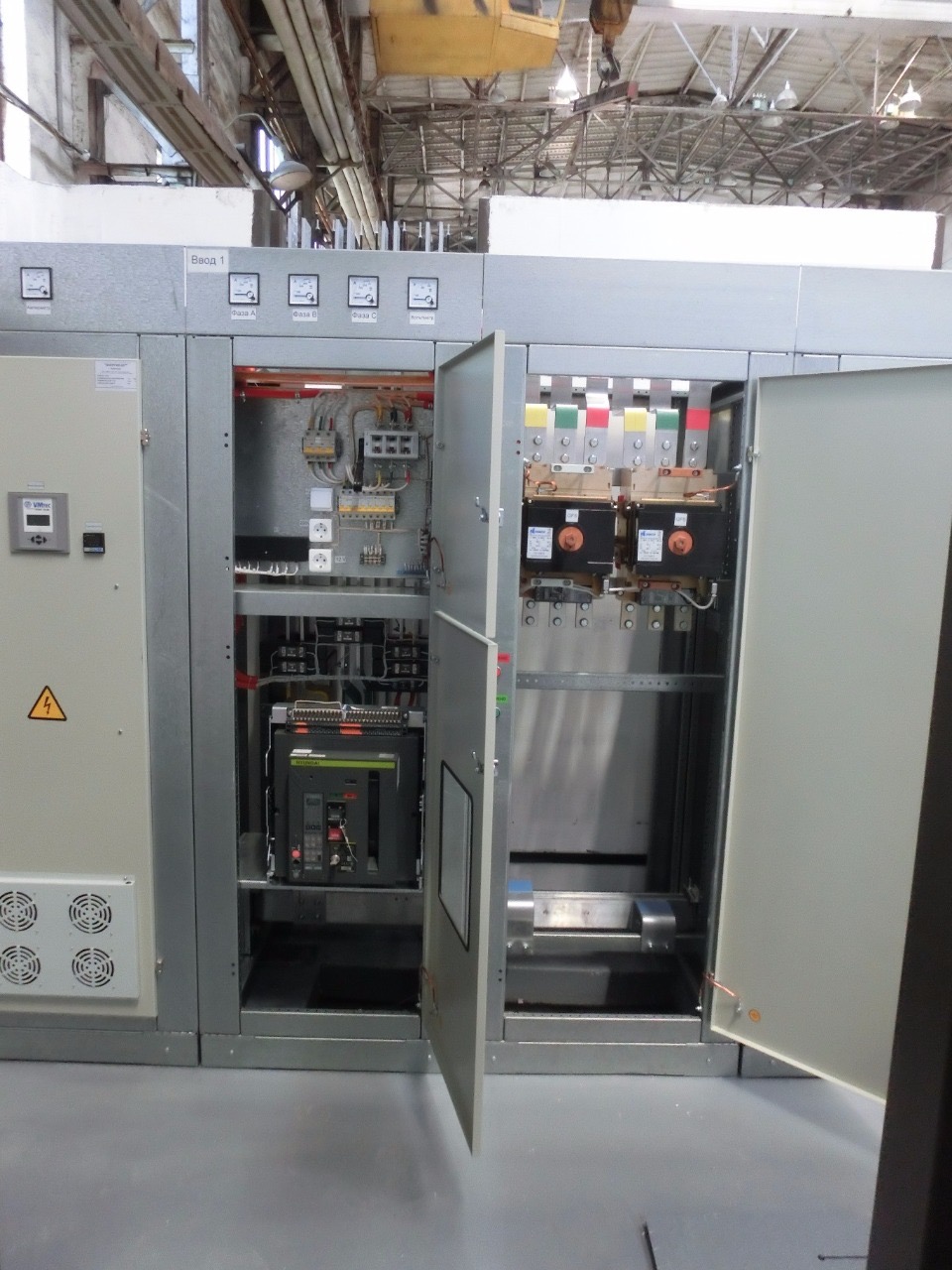

С фасада панели закрываются металлической дверью с замками, а сзади и по бокам - стенками. Внутри панелей на профилях установлена коммутационная аппаратура.
Панели ЩО-70 У3 делятся на:
- линейные;
- вводные;
- секционные;
- вводно-линейные;
- панели с АВР;
- панели диспетчерского управления уличным освещением.
Область применения
- Крупные объекты городской инфраструктуры
- Промышленные предприятия
- Жилые застройки
Преимущества
- Легкость и удобство монтажа
- Минимальные габариты
- Высокая ремонтопригодность
- Высокая скорость монтажа и ввода в эксплуатацию
| Характеристики | Возможные значения |
| Номинальное напряжение, кВ | 0,4 |
| Номинальный ток сборных шин, А | не более 4000А |
|
Частота переменного тока главных и вспомогательных цепей, Гц |
50 |
|
Климатическое исполнение и категория размещения по ГОСТ15150 |
У3 |
| Вид управления |
ручное дистанционное |
| Материал сборных шин |
алюминий медь |
| Наличие выдвижных элементов |
нет да |
| Вид присоединения |
кабельное шинное |
| Организация учета | да, согласно ТЗ |
Структура условного обозначения
ЩО-70-РЕ-ХХ1У3
| ЩО | Щит одностороннего обслуживания |
| 70 | Модификация |
| РЕ | Производитель ООО "Силовая Энергетика" |
| ХХ1 | Порядковый номер схемы |
| У3 | Климатическое исполнение и категория размещения по ГОСТ15150 |
Для покупки электрооборудования необходимо запросить технико-коммерческого предложения, это Вы можете сделать несколькими способами:
- отправить заявку (проект, схему, заполненный опросный лист или коммерческое предложения наших конкурентов) по электронной почте;
- позвонить по телефону горячей линии;
- заказать обратный звонок;
- воспользоваться онлайн конфигуратором на нашем сайте (только для трансформаторных подстанций).
Оплата товара осуществляется по безналичному расчету. Размер аванса и условия оплаты обсуждаются индивидуально.
Доставка осуществляется автомобильным транспортом во все регионы России силами покупателя или поставщика
