Характеристики
Материал корпуса
—
бетон
Мощность силового трансформатора
—
от 16 до 2500кВА
Номинальное напряжение на стороне ВН
—
от 6 до 35кВ
Номинальное напряжение на стороне НН
—
от 0,4 до 10кВ

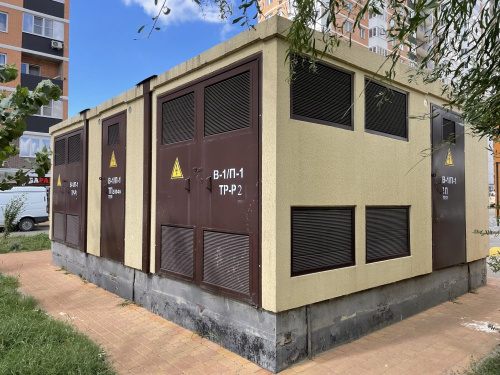

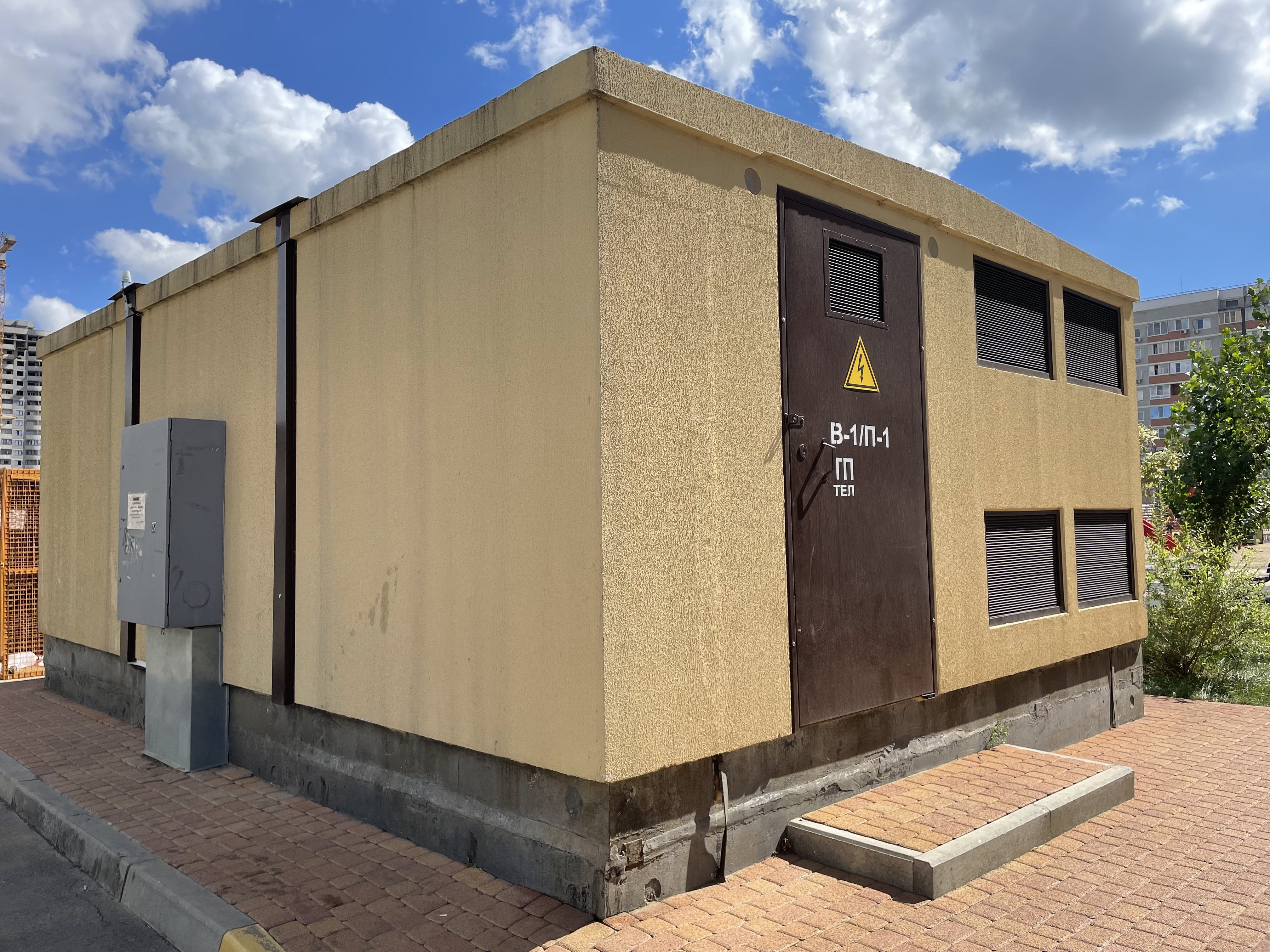

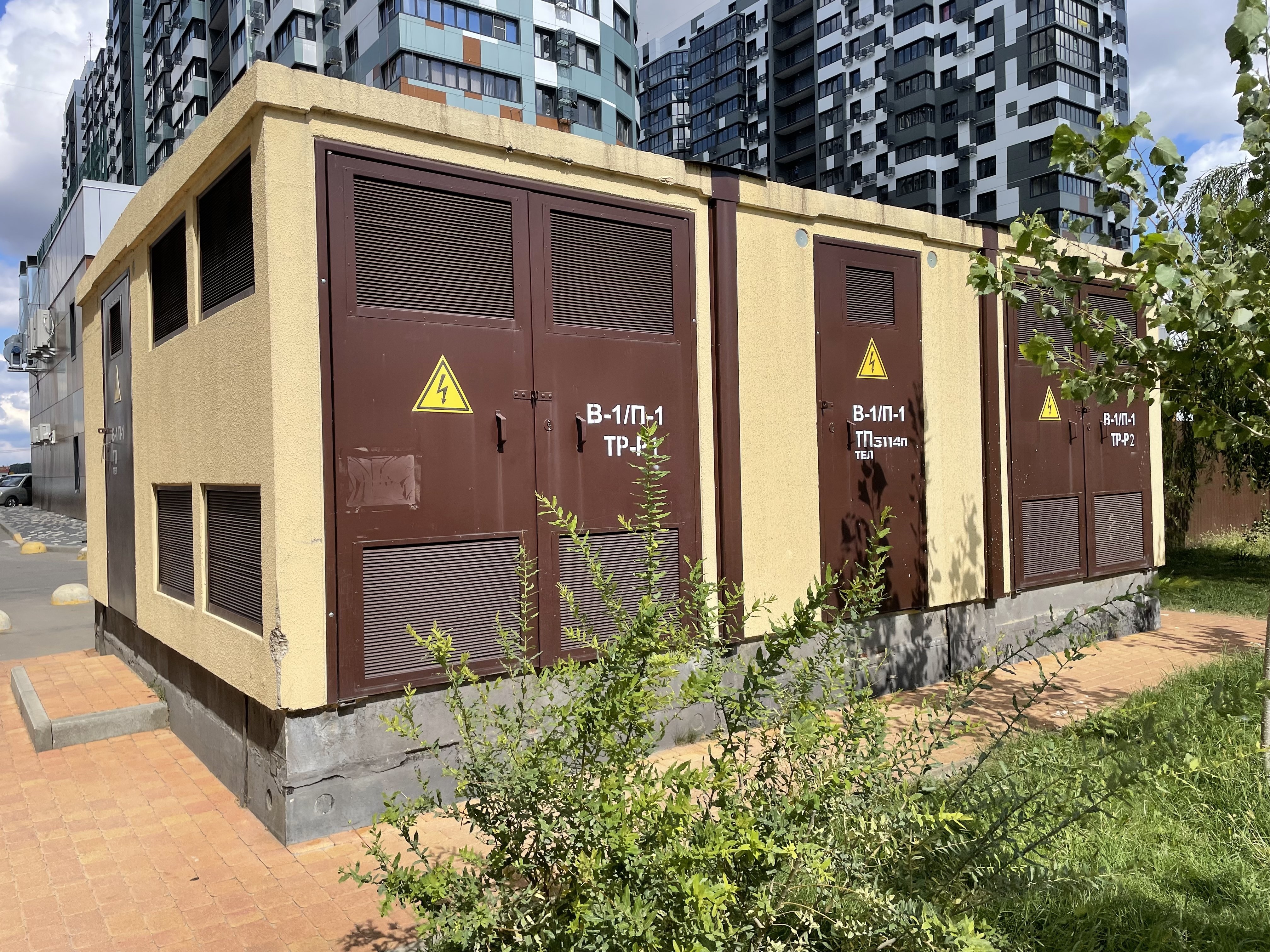

Блочный распределительный пункт, совмещенный с трансформаторной подстанцией (БРТП), представляет собой отдельностоящее здание, состоящее из железобетонных модулей с установленным внутри электрооборудованием. Модули имеют несколько типоразмеров, количество и габаритный размер применимых модулей зависит от требуемого оборудования. Все распределительные пункты в железобетонном блоке состоят из двух отдельных частей: объемного колпака с установленным в нем оборудования; объемного приямка.
В отличие от БКТП БРТП позволяет установить внутрь большее количество высоковольтных ячеек, что позволяет повысить функциональность изделия.
Область применения
- Крупные объекты городской инфраструктуры
- Промышленные предприятия
- Жилые застройки
- Высокое качество бетонной оболочки
- Устойчивость к механическим повреждениям
- Возможность выделенного исполнения абонентской части
- Высокая степень заводской готовности
- Архитектурное разнообразие проектов, с возможностью применения различной внешней отделки
Основные технические характеристики
| Характеристики | Возможные значения |
|---|---|
| Мощность силового трансформатора, кВА | от 16 до 2500 |
| Номинальное напряжение на стороне ВН, кВ | от 6 до 35 |
| Номинальное напряжение на стороне НН, кВ | от 0,4 до 10 |
| Частота переменного тока главных и вспомогательных цепей, Гц | 50 |
| Климатическое исполнение по ГОСТ 15150 | У1 |
| Количество силовых трансформаторов, шт. | один; два и более |
| Взаимное расположение РУ | однорядное; двурядное |
| Наличие коридора обслуживания | с коридором |
| Выполнение ввода ВН | кабельный, воздушный |
| Выполнение вывода НН | кабельный, воздушный |
Состав изделия
| Отсек РУВН |
КСО-396 У3 КСО-292 У3 |
| Отсек РУНН |
ЩО-70 У3 ЩНН-0,4кВ У3 |
| Трансформаторный отсек |
Силовой трансформатор мощностью до 2500кВА |
| Инженерные сети и коммуникации |
- рабочее и аварийное освещение - розеточная сеть - приточно-вытяжная вентиляция - отопление - кондиционирование - автоматическое пожаротушение - охранно-пожарная сигнализация |
Структура условного обозначения
Х1БРТП-Х2Х3Х4-Х5/Х6/Х7 У1
| Х1 | Количество силовых трансформаторов, шт. |
| БРТП |
Блочный распределительный пункт, совмещенный с трансформаторной подстанцией |
| Х2 | Исполнение ввода ВН (В-воздух; К-кабель) |
| Х3 | Исполнение вывода ВН (В-воздух; К-кабель) |
| Х4 | Исполнение вывода НН (В-воздух; К-кабель) |
| Х5 | Мощность подстанции, кВА |
| Х6 | Номинальное напряжение ВН, кВ |
| Х7 | Номинальное напряжение НН, кВ |
| У1 | Климатическое исполнение и категория размещения по ГОСТ15150 |
Техническая документация
Для покупки электрооборудования необходимо запросить технико-коммерческого предложения, это Вы можете сделать несколькими способами:
- отправить заявку (проект, схему, заполненный опросный лист или коммерческое предложения наших конкурентов) по электронной почте;
- позвонить по телефону горячей линии;
- заказать обратный звонок;
- воспользоваться онлайн конфигуратором на нашем сайте (только для трансформаторных подстанций).
Оплата товара осуществляется по безналичному расчету. Размер аванса и условия оплаты обсуждаются индивидуально.
Доставка осуществляется автомобильным транспортом во все регионы России силами покупателя или поставщика
