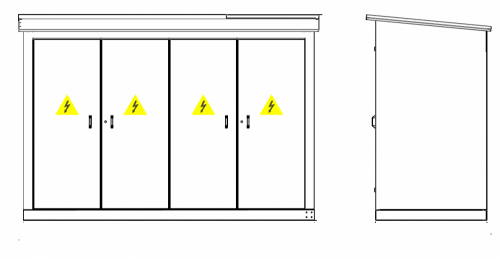

Конструктивно данный вид РП представляет собой отдельностоящий металлический модуль, выполненный в виде силового каркаса, обшитого листами оцинкованной стали или листами черного металла, толщиной 2 мм. Корпус РПм имеет двери и вентиляционные решетки, все двери снабжены внутренними замками и петлями под навесной замок.
РПм, выполненную из оцинкованной стали не обязательно окрашивать, так как данный материала обладает высокой коррозийной стойкостью. Листы оцинкованной стали крепятся к каркасу при помощи болтов. Для РПм, выполненную из черного металла обязательно нанесение краски, а каркас собирается при помощи металлической сварки. Однако, оба конструктивных решения имеют долгий срок службы и легкий доступ ко всем элементам для максимально быстрого и удобного технического обслуживания и эксплуатации.
Функционально конструктив РПм имеет два основных исполнения: с коридором обслуживания и без. В его состав входит распределительное оборудование одного класса напряжения. РПм возможно укомплектовать дополнительным оборудованием по запросу заказчика.
Область применения
- Городские электрические сети
- Объекты нефтегазовой отрасли
- Промышленные предприятия
- Автомобильные дороги
Преимущества
- Высокая скорость монтажа и ввода в эксплуатацию
- Неограниченное количество компоновочных решений
- Эргономичная конструкция
- Привлекательная стоимость
| Характеристики | Возможные значения |
|---|---|
| Номинальное напряжение, кВ | от 0,4 до 10 |
|
Частота переменного тока главных и вспомогательных цепей, Гц |
50 |
| Климатическое исполнение по ГОСТ1510 | У1 |
| Взаимное расположение РУ |
однорядное двурядное |
| Наличие коридора обслуживания |
с коридором без коридора |
| Выполнение ввода/вывода |
кабельный воздушный |
Состав изделия
| РПм 6(10)кВ |
КСО-396 У3 КСО-292 У3 |
| РПм 0,4кВ |
ЩО-70 У3 ЩНН-0,4кВ |
|
Инженерные сети и коммуникации |
рабочее и аварийное освещение розеточная сеть охранно-пожарная сигнализация |
Структура условного обозначения
РПм-Х1Х2-Х3 У1
| РПм | Распределительный пункт в металлическом корпусе |
| Х1 | Исполнение ввода (В-воздух; К-кабель) |
| Х2 | Исполнение вывода (В-воздух; К-кабель) |
| Х3 | Номинальное напряжение, кВ |
| У1 | Климатическое и категория размещения по ГОСТ15150 |
Для покупки электрооборудования необходимо запросить технико-коммерческого предложения, это Вы можете сделать несколькими способами:
- отправить заявку (проект, схему, заполненный опросный лист или коммерческое предложения наших конкурентов) по электронной почте;
- позвонить по телефону горячей линии;
- заказать обратный звонок;
- воспользоваться онлайн конфигуратором на нашем сайте (только для трансформаторных подстанций).
Оплата товара осуществляется по безналичному расчету. Размер аванса и условия оплаты обсуждаются индивидуально.
Доставка осуществляется автомобильным транспортом во все регионы России силами покупателя или поставщика
