Характеристики
Материал корпуса
—
металл
Мощность силового трансформатора
—
от 16 до 250кВА
Номинальное напряжение на стороне ВН
—
6(10)кВ
Номинальное напряжение на стороне НН
—
0,4кВ
Цена по запросу

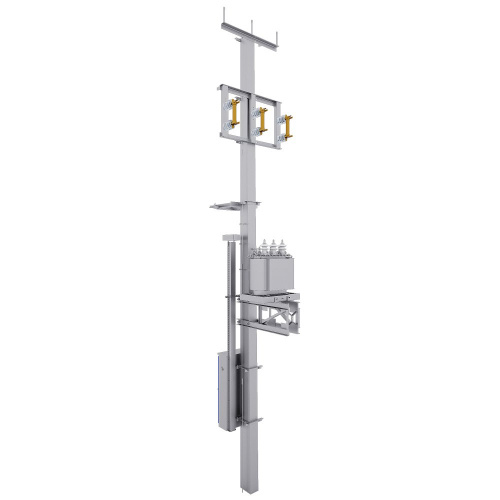

СТП представляет собой конструкцию, устанавливаемую на одну или две опоры. В данную ТП устанавливается один силовой трансформатор.
В список базовых составляющих СТП входит: шкаф РУНН-0,4кВ герметичный; силовой трансформатор герметичный (поставляется комплектно или отдельно); предохранитель ПКТ/предохранитель-разъединитель; монтажный комплект для установки оборудования на опоре.
При необходимости подстанция может использоваться в составе системы коммерческого учета (0,4кВ) потребляемой электрической энергии.
Область применения
В список базовых составляющих СТП входит: шкаф РУНН-0,4кВ герметичный; силовой трансформатор герметичный (поставляется комплектно или отдельно); предохранитель ПКТ/предохранитель-разъединитель; монтажный комплект для установки оборудования на опоре.
При необходимости подстанция может использоваться в составе системы коммерческого учета (0,4кВ) потребляемой электрической энергии.
Область применения
- Объекты сельскохозяйственного назначения
- Временное электроснабжение
- Электропитания отдельных построек
- Небольшие промышленные объекты
Преимущества
Структура условного обозначения
СТП-Х1Х2-Х3/Х4/Х5 У1
- Легкость и удобство монтажа
- Минимальные габариты
- Высокая ремонтопригодность
- Высокая скорость монтажа и ввода в эксплуатацию
| Характеристики | Возможные значения |
| Мощность силового трансформатора, кВА | от 16 до 250 |
| Номинальное напряжение на стороне ВН, кВ | 6(10) |
| Номинальное напряжение на стороне НН, кВ | 0,4 |
|
Частота переменного тока главных и вспомогательных цепей, Гц |
50 |
| Климатическое исполнение по ГОСТ15150 | У3 |
| Количество силовых трансформаторов | один |
| Выполнение ввода /вывода |
кабель воздух |
| Исполнение | тупиковое |
Структура условного обозначения
СТП-Х1Х2-Х3/Х4/Х5 У1
| СТП | Столбовая трансформаторная подстанция |
| Х1 | Исполнение ввода ВН (В-воздух; К-кабель) |
| Х2 | Исполнение вывода НН (В-воздух; К-кабель) |
| Х3 | Мощность подстанции, кВА |
| Х4 | Номинальное напряжение ВН, кВ |
| Х5 | Номинальное напряжение НН, кВ |
| У1 | Климатическое исполнение и категория размещения по ГОСТ15150 |
Техническая документация
Для покупки электрооборудования необходимо запросить технико-коммерческого предложения, это Вы можете сделать несколькими способами:
- отправить заявку (проект, схему, заполненный опросный лист или коммерческое предложения наших конкурентов) по электронной почте;
- позвонить по телефону горячей линии;
- заказать обратный звонок;
- воспользоваться онлайн конфигуратором на нашем сайте (только для трансформаторных подстанций).
Оплата товара осуществляется по безналичному расчету. Размер аванса и условия оплаты обсуждаются индивидуально.
Доставка осуществляется автомобильным транспортом во все регионы России силами покупателя или поставщика
