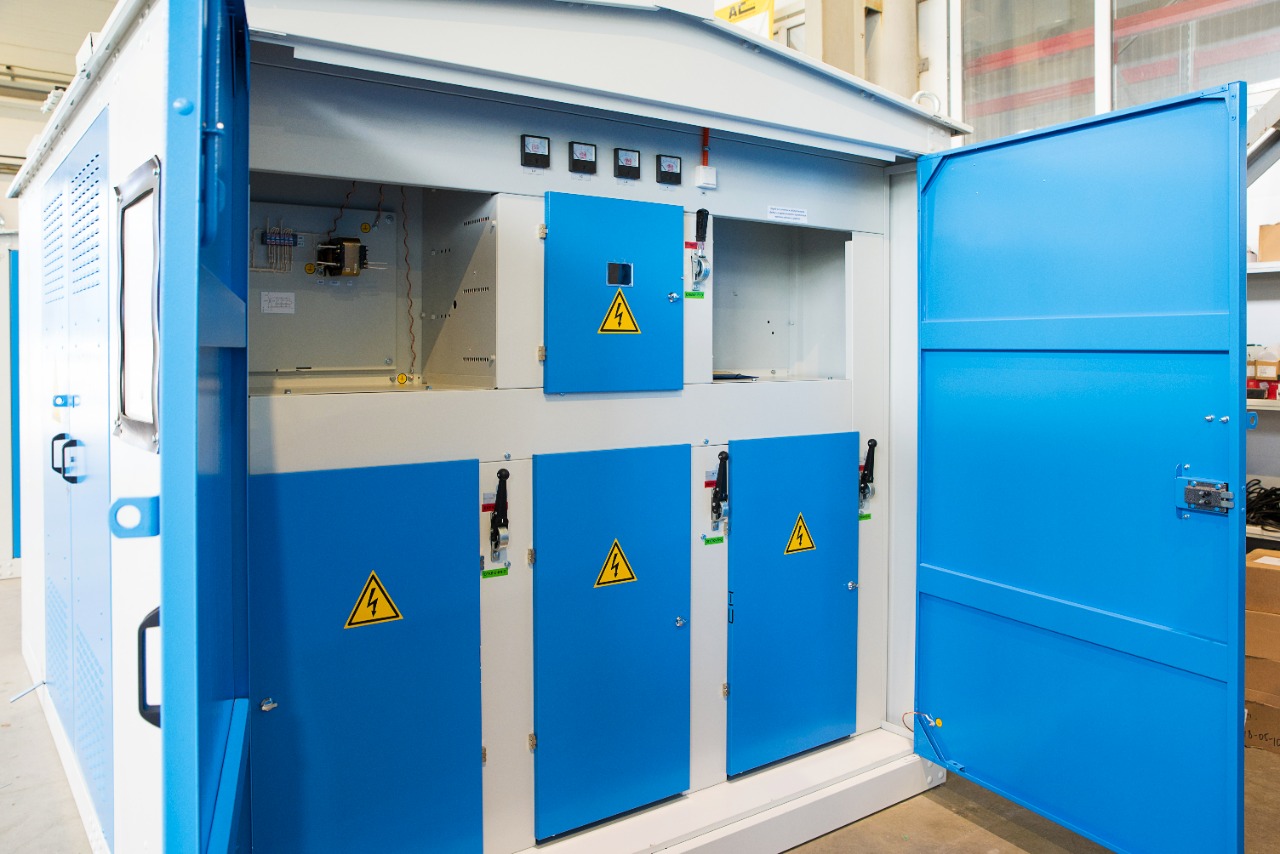

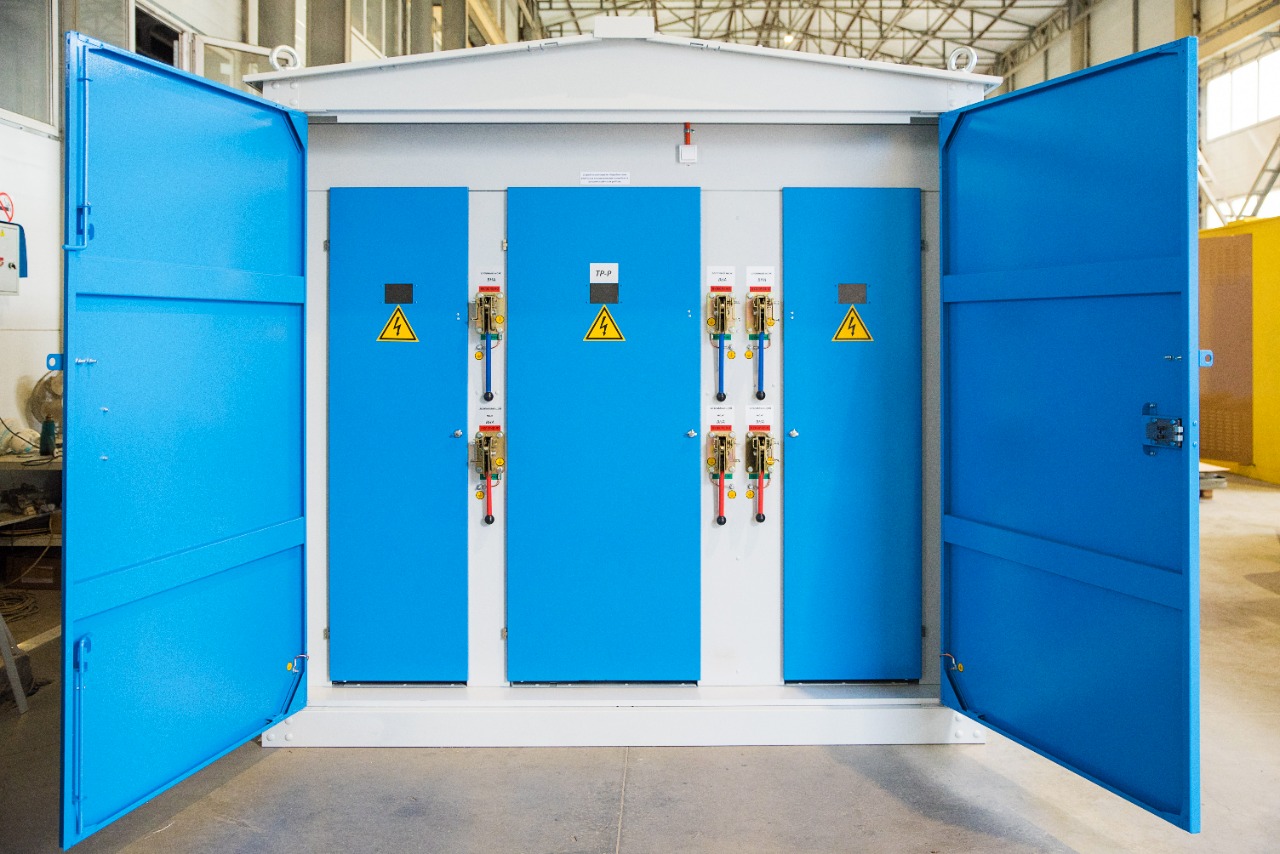

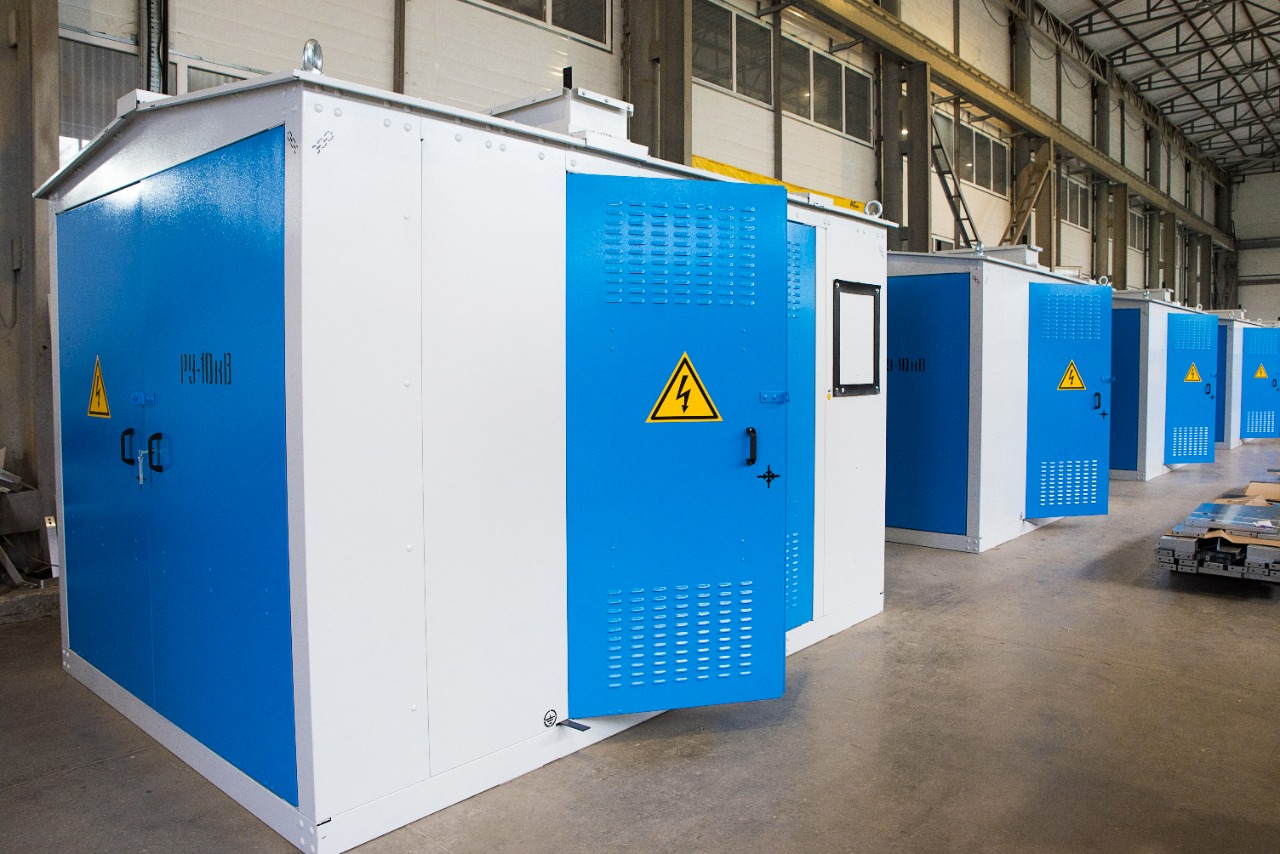

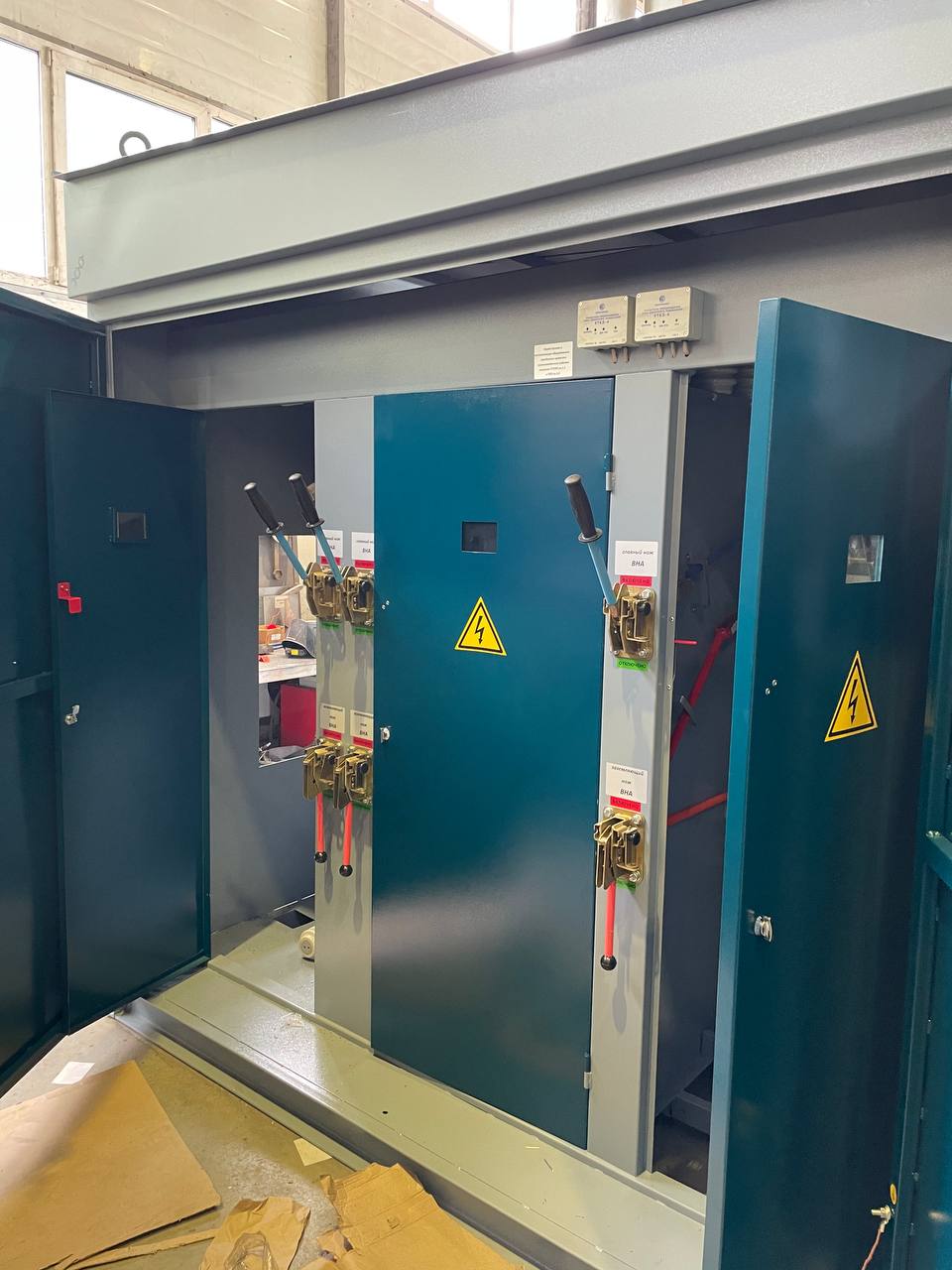

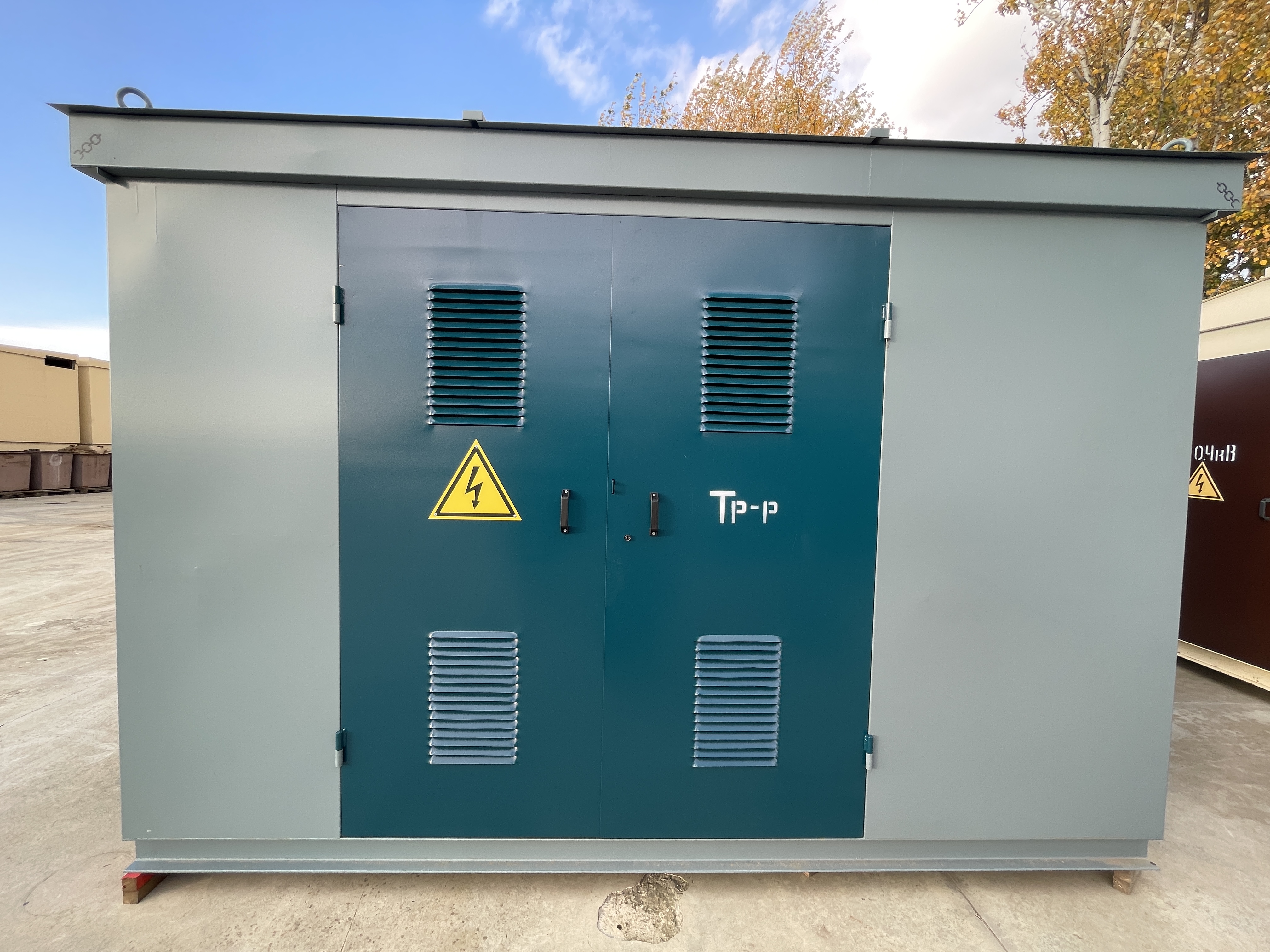

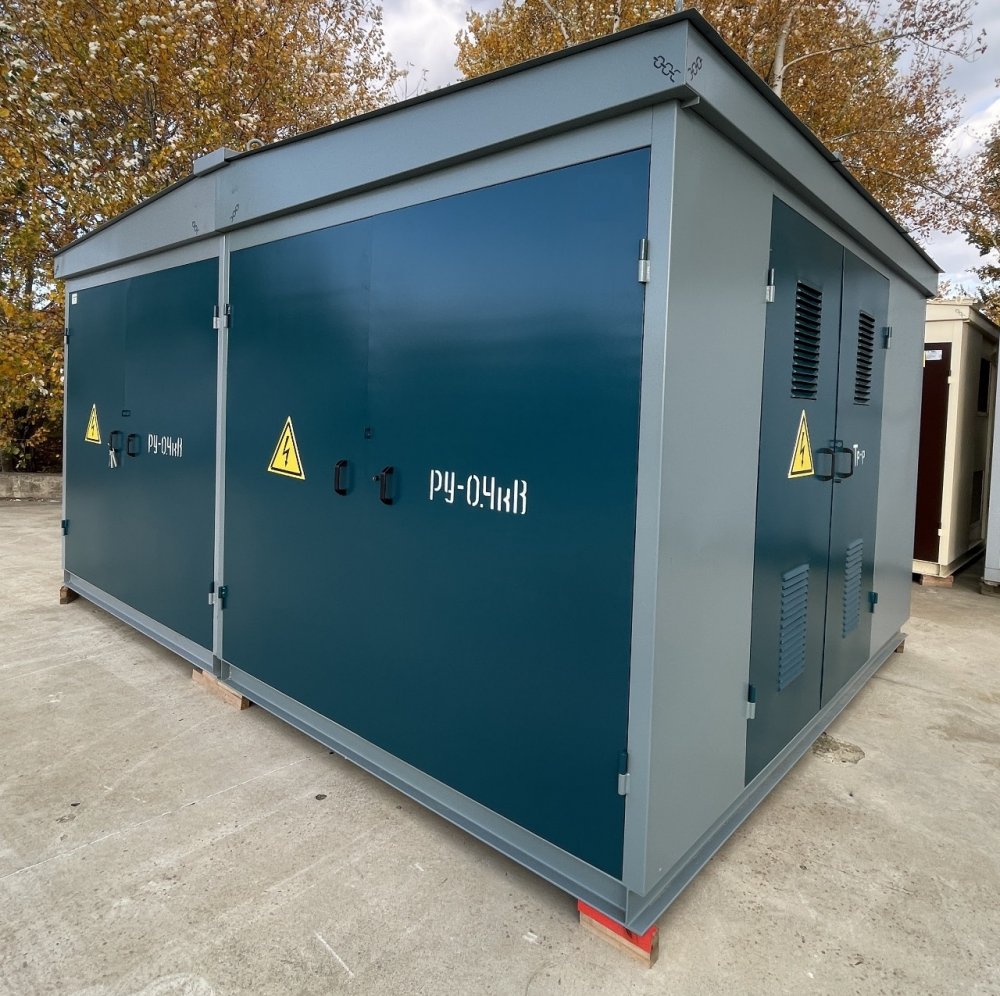

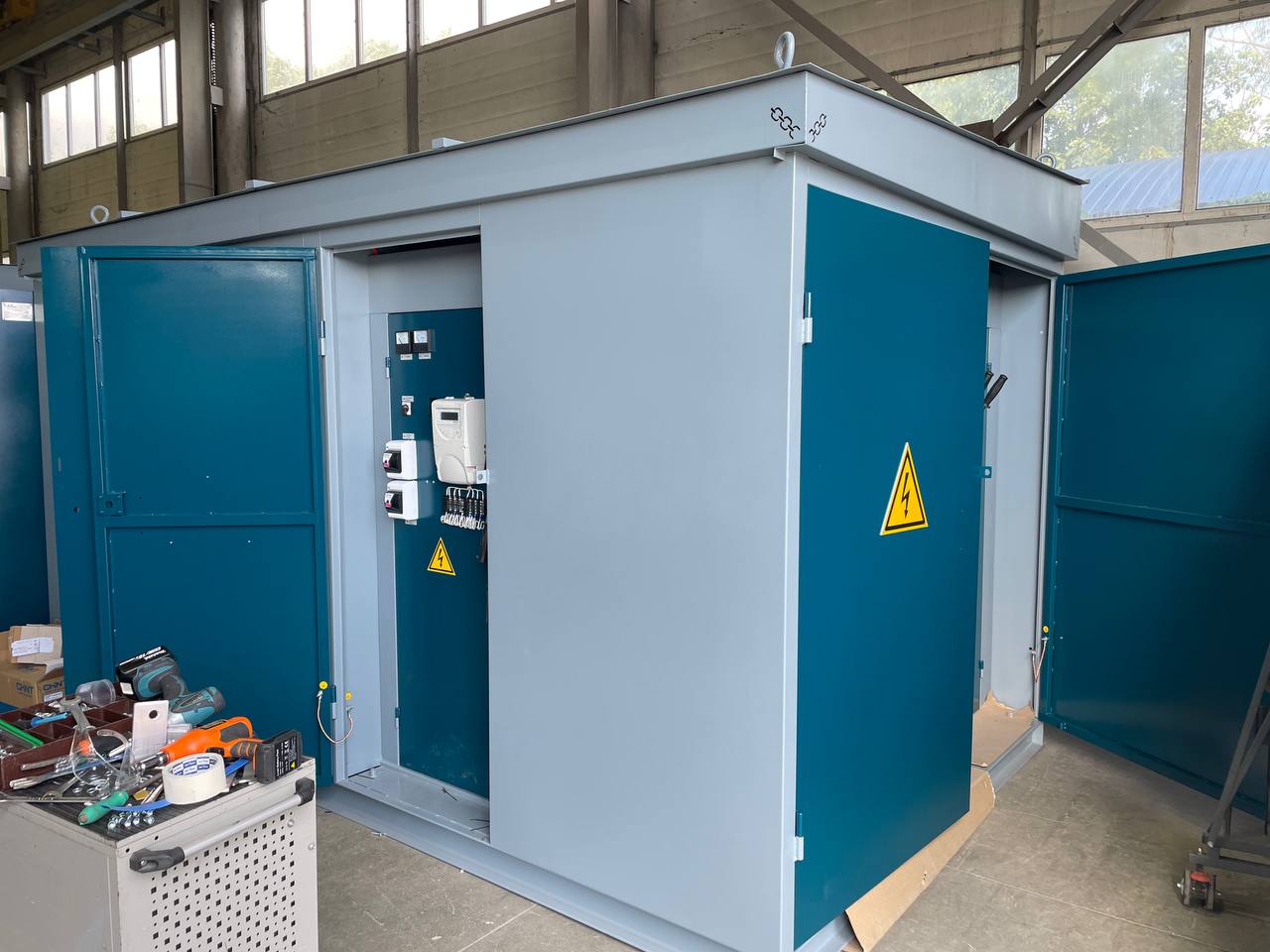

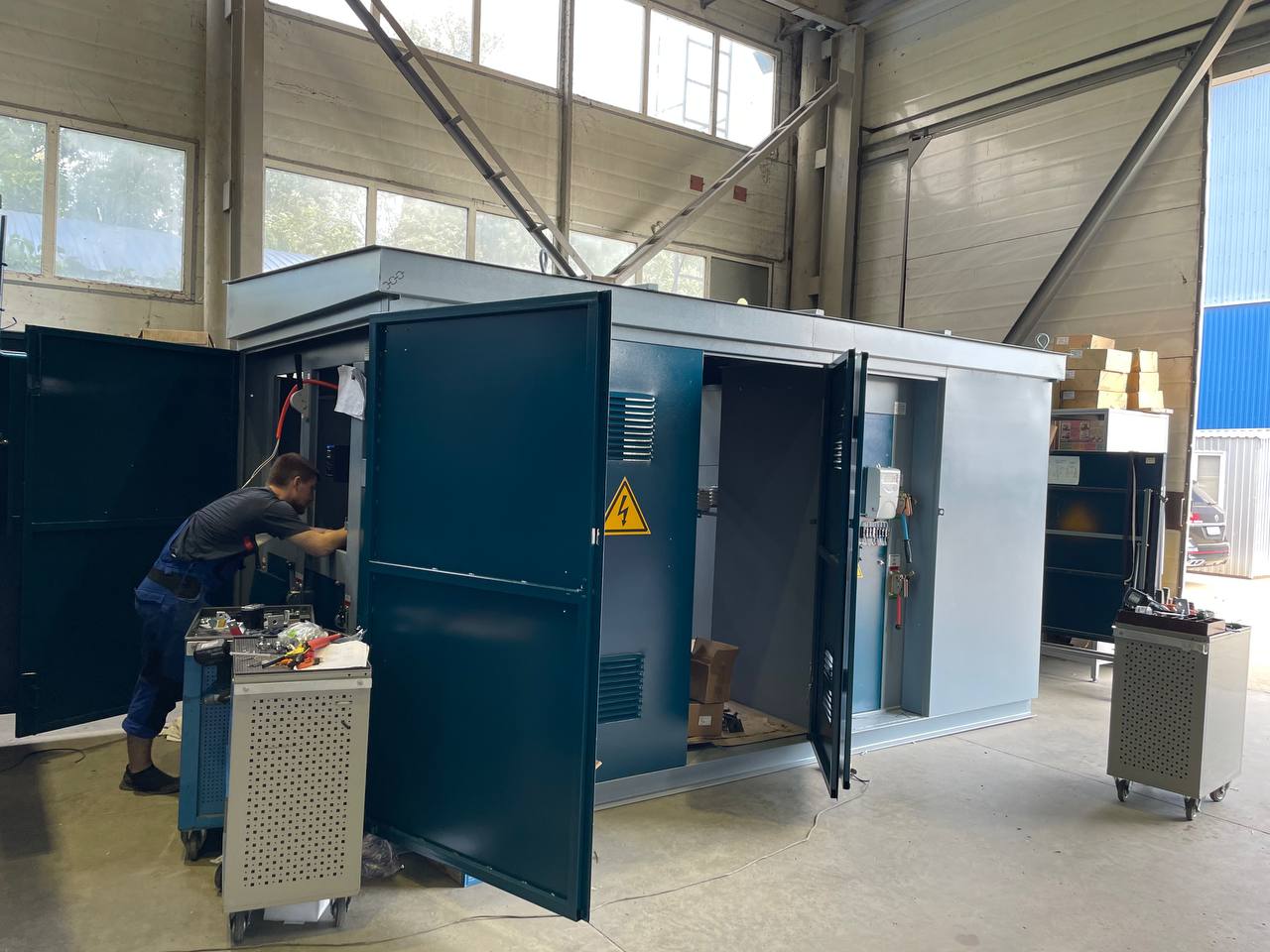

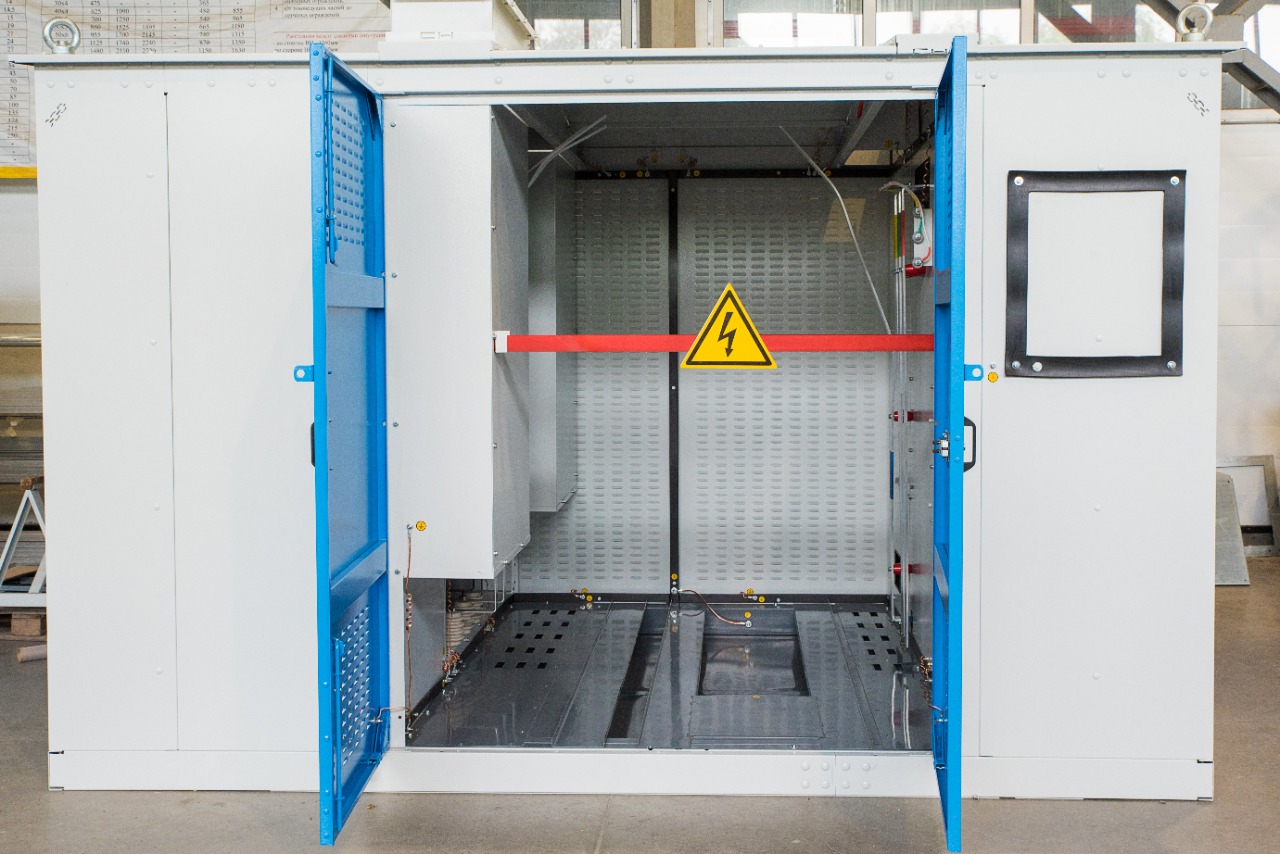

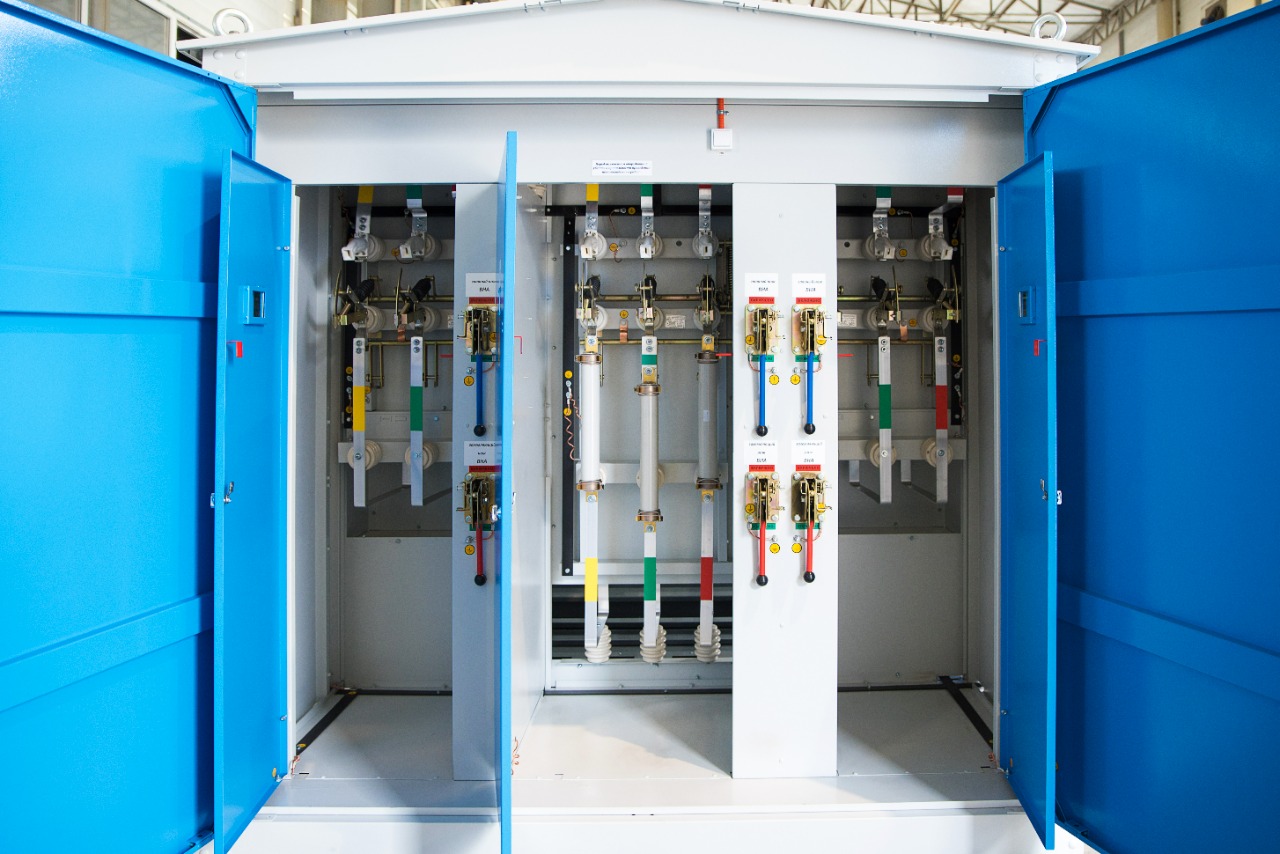

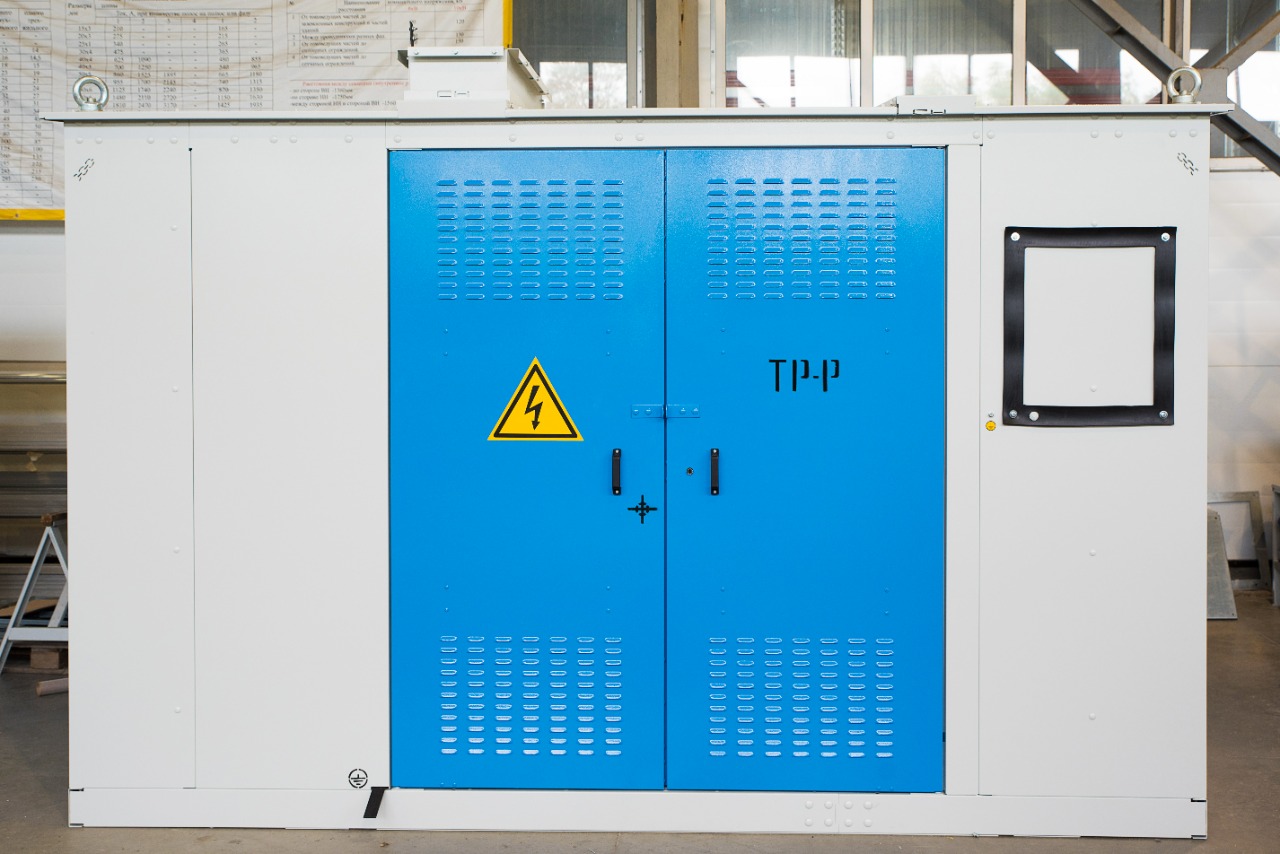

Конструктивно данный вид ТП представляет собой отдельностоящий металлический модуль, выполненный в виде силового каркаса, обшитого листами оцинкованной стали или листами черного металла, толщиной 2 мм. Корпус подстанции имеет двери и вентиляционные решетки с каждой обслуживаемой стороны, все двери снабжены внутренними замками и петлями под навесной замок.
В зависимости от технического задания конструктив ТП позволяет:
установить в него широкий спектр коммутационных аппаратов;
организовать высоковольтный и низковольтный учет;
предусмотреть освещение корпуса и установку дополнительного оборудования.
ТП, выполненную из оцинкованной стали не обязательно окрашивать, так как данный материала обладает высокой коррозийной стойкостью. Листы оцинкованной стали крепятся к каркасу при помощи болтов. Для ТП, выполненной из черного металла обязательно нанесение краски, а каркас собирается при помощи металлической сварки. Однако, оба конструктивных решения имеют долгий срок службы и легкий доступ ко всем элементам для максимально быстрого и удобного технического обслуживания и эксплуатации.


Область применения

• Городские электрические сети
• Объекты нефтегазовой отрасли
• Промышленные предприятия
• Обслуживание автомобильных дорог

Преимущества

• Высокая ремонтопригодность
• Высокая скорость монтажа и ввода в эксплуатацию
• Удобное обслуживание
• Эргономичная конструкция
• Возможность применения различной внешней отделки


Типоисполнения

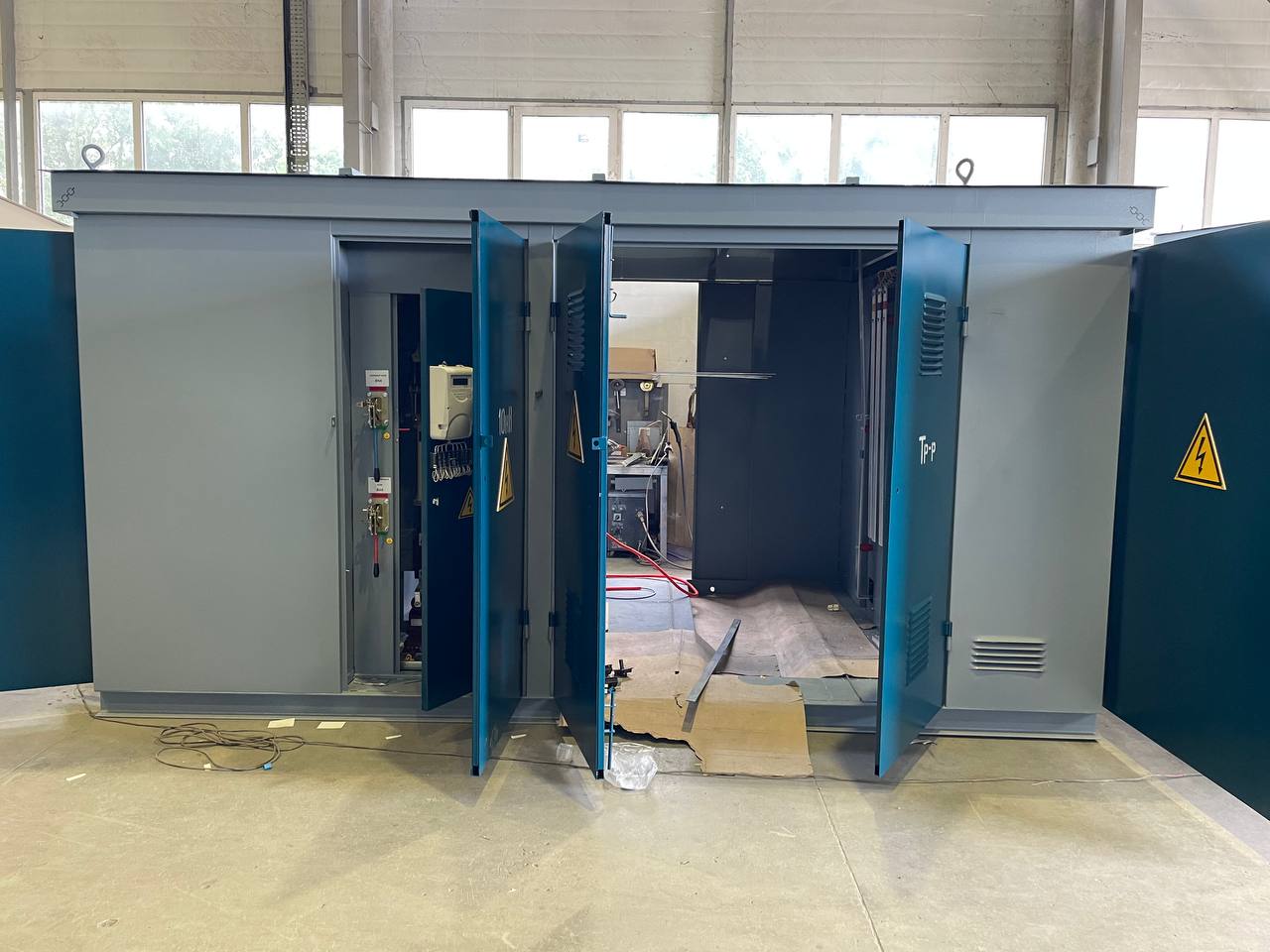

Конструктивно и по назначению киосковые ТП подразделяются на: проходные КТПП и непроходные(тупиковые) КТПН. Основные конструктивные различия отображены в таблице ниже.

	Вводной КА  в РУВН, шт.	Линейный КА в РУВН, шт.	Количество отсеков ТП, шт.
Проходная	1 и более	1 и более	3
Тупиковая с КА	1	0	2
Тупиковая без КА	0	0	2

Основные технические характеристики

Характеристики	Возможные значения
Мощность силового трансформатора, кВА	от 16 до 2500
Номинальное напряжение на стороне ВН, кВ	6(10)
Номинальное напряжение на стороне НН, кВ	0,4
Частота переменного тока главных и  вспомогательных цепей, Гц	50
Климатическое исполнение по ГОСТ15150	У1
Количество силовых трансформаторов. шт.	один, два
Наличие коридора обслуживания	без коридора с коридором

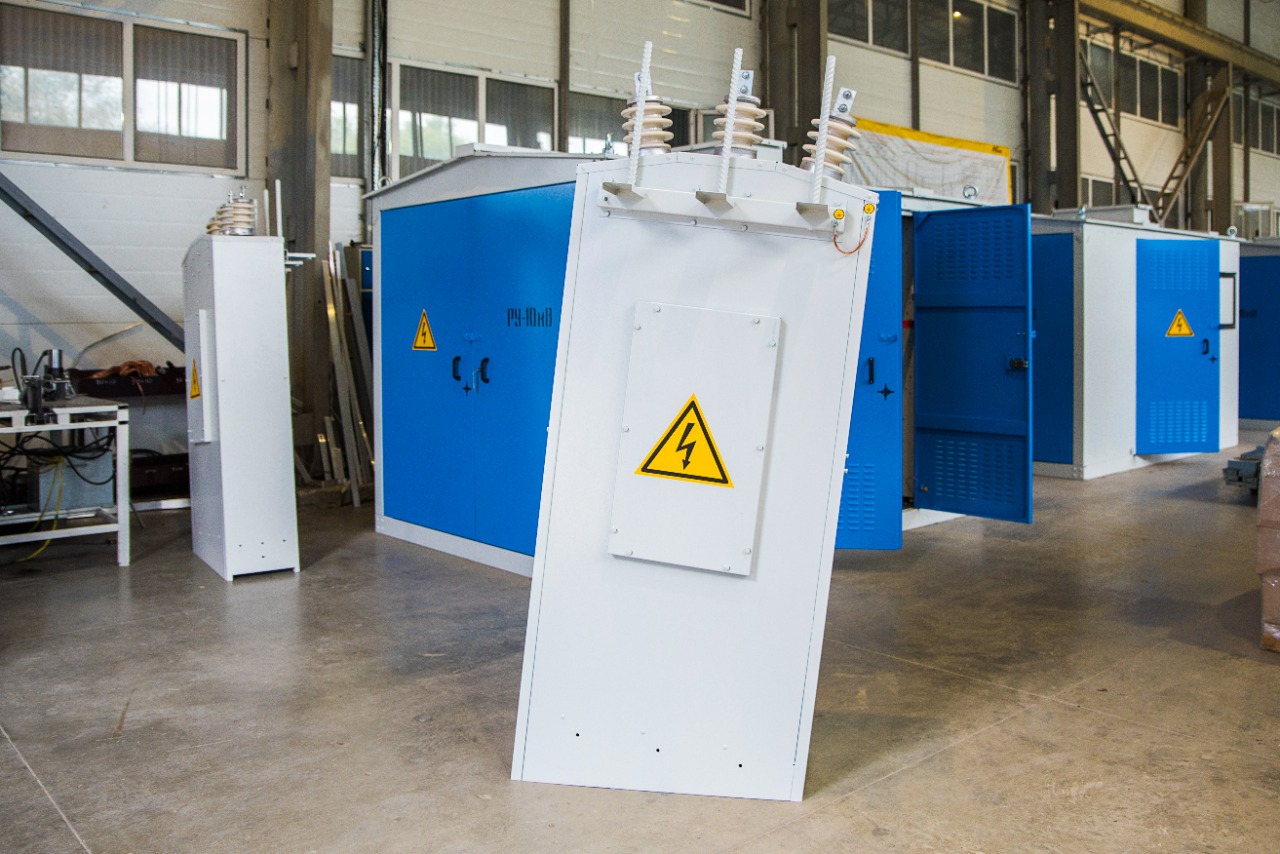

Выполнение ввода/вывода	кабель воздух
Исполнение	тупиковое проходное

Структура условного обозначения

Х¹КТПН-Х²Х³-Х⁴/Х⁵/Х⁶ У1

Х1	Количество силовых трансформаторов, шт.
КТПН	Комплектная трансформаторная подстанция непроходная (тупиковая)
Х2	Исполнение ввода ВН (В-воздух; К-кабель)
Х3	Исполнение вывода НН (В-воздух; К-кабель)
Х4	Мощность подстанции, кВА
Х5	Номинальное напряжение ВН, кВ
Х6	Номинальное напряжение НН, кВ
У1	Климатическое исполнение и категория размещения по ГОСТ15150

Х¹КТПП-Х²Х³Х⁴-Х⁵/Х⁶/Х⁷ У1

Х1	Количество силовых трансформаторов, шт.
КТПП	Комплектная трансформаторная подстанция
Х2	Исполнение ввода ВН (В-воздух; К-кабель)
Х3	Исполнение вывода ВН (В-воздух; К-кабель)
Х4	Исполнение вывода НН (В-воздух; К-кабель)
Х5	Мощность подстанции, кВА
Х6	Номинальное напряжение ВН, кВ
Х7	Номинальное напряжение НН, кВ
У1	Климатическое исполнение и категория размещения по ГОСТ15150
